Реверсивный счетчик. Схема двухразрядного счетчика с общим входом сброса R, выходом переноса CR при суммировании и выходом переноса BR при вычитании приведена на рис

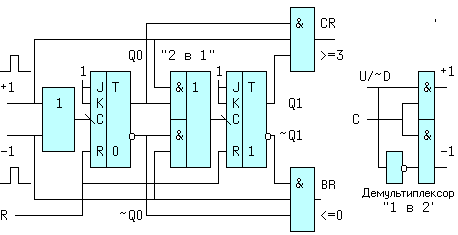

Схема двухразрядного счетчика с общим входом сброса R, выходом переноса CR при суммировании и выходом переноса BR при вычитании приведена на рис. внизу.

Предположим, что начальное значение кода равно 2 (Q1 = 1 и Q0 = 0). Рассмотрим режим суммирования, когда на входе "-1" - действует ноль, а на вход "+1" приходит импульс. Отрицательный фронт входного импульса не пройдет через верхний канал мультиплексора "2 в 1", выполненного на элементе И-ИЛИ-НЕ, этому препятствует старое значение Q0=0. На входах нижнего канала действует конъюнкция единицы (~Q0 = 1) и нуля. Поэтому сигнал на выходе мультиплексора равен нулю и триггер T1 сохраняет старое значение.Через время, равное задержке элемента ИЛИ отрицательный фронт поступит на счетный вход триггера T0, и еще через время задержки триггера на его выходах установится новое значение Q0 = 1 (~Q0 = 0). При этом верхний канал открывается для прохождения отрицательного фронта счетного импульса, но т.к. длительность фронта t1,0 значительно меньше суммарного времени задержки tзд = tзд.р.ИЛИ + tзд.р.триггера, на входах "+1" и "-1" к этому времени действуют нули и выходной сигнал мультиплексора по прежнему равен 0. Триггер T1 остается в прежнем состоянии. Новый код на выходах счетчика увеличился на 1 и стал равен Q1Q0 = 11 = 3, до следующего импульса.

Рассмотрим режим вычитания, когда на входе "+1" - действует ноль, а на вход "-1" приходит импульс. Отрицательный фронт входного импульса беспрепятственно пройдет через нижний канал мультиплексора, т.к. ~Q0 = 1 и переключит триггер T1. Спустя время tзд новый код появится и на выходах триггера T0, но отрицательный перепад c выхода ~Q0 не пройдет на счетный вход триггера T1, по причине того, что сигнал на входе "-1" к этому времени уже равен нулю. Старый код 10 на выходах счетчика сменился кодом 01, т.е. уменьшился на 1.

Примерно так выполнены счетчики типа 1533ИЕ6 и 1533ИЕ7, с дополнительным асинхронным входом ~L разрешения параллельной записи начального кода. Их обозначения приведены на рисунке.

В некоторых счетчиках предпочтительней иметь один тактовый вход и вход управления направлением счета. Для этого к входам "+1" и "-1" подключают демультиплексор "1 в 2". В этом случае, если управляющий сигнал U/~D = (Up/~Down) = 1, тактовые импульсы C поступают на вход суммирования, а если он равен нулю - на вход вычитания. Счетчик такого типа приведен на рисунке внизу.
