Ознакою паралельності горизонтальної прямої до предметної та картинної площинам є паралельність даної прямої і її проекції основі картини. Така пряма визначає одно з головних направлень – ширину виміру.

Горизонтальна пряма, одночасно паралельна предметній і картинній площинам, у перспективі розташована паралельно основі картини і граничної точки не має. Дійсно, якщо з точки S направити промені зору в обидва боки паралельно цієї прямої (див. мал. 21, а), то вони будуть знаходитися в нейтральній площині і, отже, будуть паралельні картині. Їхнє перетинання з картиною буде в невласній точці проміжного (нейтрального) простору.

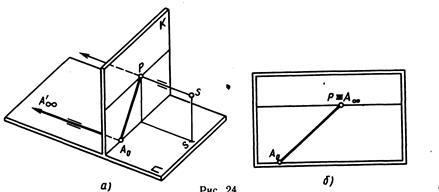

2. У предметному просторі апарата, що проектує, задана нескінченно продовжена пряма, що лежить у предметній площині і розташована перпендикулярно до картини, а отже, і до її основи (мал. 22, а). Потрібно побудувати перспективу цієї прямої. Спочатку відзначають точку А₀, що належить картині. Потім будують граничну точку цієї прямої. Для цього паралельно їй направляють промінь зору SР, що перетне картину в головній точці. Отже, для даною прямою граничною точкою буде головна точка картини Р (мал. 22, б).

Гранична точка нескінченно продовженої горизонтальної прямої, перпендикулярної до картини, у перспективі збігається з головною точкою картини. (Закон головної точки.)
