Таким чином, ознакою паралельності прямих загального положення, зображених на картині, є розташування на одному перпендикулярі точок сходу прямих і їхніх проекцій. При цьому точка сходу проекцій паралельних прямих повинна лежати на лінії обрію.

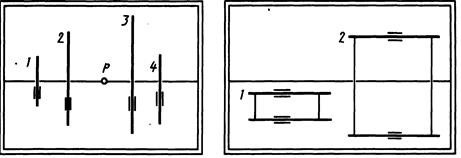

На малюнку 40 зображені дві пари висхідних (А₁Р_{В і} А₂Р_В) і спадних (В₁Р_Н і В₂Р_Н) паралельних прямих особливого положення. На основі загального правила їхні точки сходу лежать на одному перпендикулярі до лінії обрію. Помітимо, що в даному випадку перпендикуляром є лінія головного вертикала.

Отже, висхідні паралельні прямі особливого положення мають точку сходу на лінії головного вертикала над обрієм, а їхніх проекцій — у головній точці. (Закон точки сходу пучка висхідних прямих особливого положення.)

Східні паралельні прямі особливого положення мають точку сходу на лінії головного вертикала під обрієм, а їхніх проекцій – у головній точці картини. (Закон точки сходу пучка спадних прямих особливого положення.)

Особливі ознаки мають прямі часного положення, які розташовані паралельно картині. Прямі, паралельні картині, зображуються на ній паралельними.

Якщо паралельні прямі фронтальні, то в перспективі вони залишаються паралельними між собою, а їхні проекції паралельні основі картини, оскільки ці прямі і їхні проекції не мають граничних точок (мал. 41).
