ХАРАКТЕРИСТИКИ СН. ЭФФЕКТИВНОСТЬ КС

5.1. Построение характеристик СН Δ p _смΔ p _p(q), η(q) и η*(q) для принятого значения D _г/ d _с

По обобщенным характеристикам СН в точках пересечения вертикальной прямой D _г/ d _с= const c изолиниями КПД η определяются значения u = q и Δ p _смΔ p _p, которые записываются в табл. 5.1, и по ним строятся безразмерные характеристики Δ p _смΔ p _p(q), η(q) и η*(q) (см. рис. 5.1).

Для заполнения таблицы 5.1 пересчитываются значения η (поскольку остаточная энергия рабочего потока на выходе не теряется, что не учитывают обобщенные характеристики) и определяются напор H _сн и расход Q_{с н} СН но соответствующим формулам (5.1):

(5.1)

D _г/ d _c = 3,4

Таблица 5.1

η		0,1	0,15	0,2	0,21	0,22	0,21	0,2	0,09	0,00
q		4,4		3,6	3,2	2,8	2,4		0,3	0,00
Δ p см/Δ p р		0,024	0,036	0,052	0,065	0,077	0,09	0,1	0,14	0,15
Q сн, м^3/с	0,294	0,265	0,245	0,225	0,206	0,186	0,167	0,147	0,069	0,049
H сн, м		1,094	1,662	2,441	3,094	3,712	4,401	4,944	7,244	7,853
η*		0,123	0,188	0,256	0,276	0,3	0,297	0,265	0,12

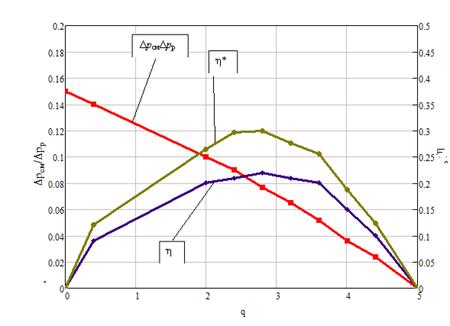

Рис. 5.1. Характеристика СН

В результате проведенных расчетов спроектирована КС, состоящая из ЦН и СН, выполненных в едином корпусе. Такая компоновка агрегата позволяет обеспечить самовсасывание рабочей жидкости без предварительной заливки, компактно разместить агрегат на объекте.

Данная КС обеспечивает бескавитационную работу основного рабочего узла агрегата – ЦН.

Полученный по расчету КПД КС (см. стр. 9) следует считать условным, так как при расчете остаточная энергия Q _р на выходе СН принималась как потери, но это не так (см. п. 5).

В действительности фактический КПД КС (то есть коэффициент ее эффективности) будет существенно выше. О величине остаточной энергии Q _р на выходе СН можно судить по разнице КПД обмена количеством движения (см. стр. 13): .

Кроме того, общий КПД СН можно увеличить за счет применение коноидального сопла вместо конического. В этом случае КПД сопла повысится на величину:

.

Это приведет к некоторому повышению КПД СН и КС в целом.

Список литературы

1. Лямаев Б. Ф. Гидроструйные насосы и установки. –Л.: Машиностроение. Ленинградское отд-ние. 1988. 256 с.

2. Цакирис Д. Х. Расчет струйного насоса в системе: Методическое пособие по курсу «Специальные насосы». – М.: Издательство МЭИ, 2003.- 20 с.

3. Вербицкая О. А. Методические указания по курсовому проектированию по курсу «Лопастные насосы и насосные станции». –М.: Издательство МЭИ, 1981.- 24 с.

Приложение 1.

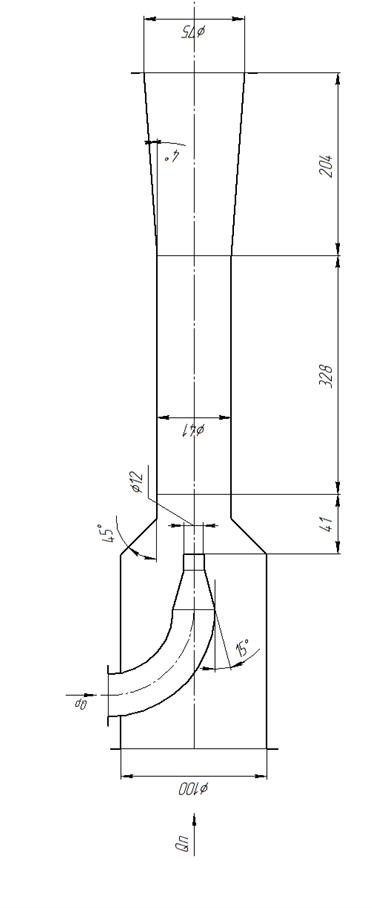

Рис. П.1. Эскиз струйного насоса
