Электрический привод

Привод средств автоматизации

Привод может быть от узлов пресса или индивидуальный.

Привод от пресса может осуществляться:

- от кривошипного вала

- от распределительного вала

- от ползуна

- от верхней плиты штампа

При приводе от оборудования просто решаются вопросы согласования во времени движения штамповой оснастки и средств автоматизации. Это позволяет осуществить совмещенный режим работы оборудования и средств автоматизации, добиваясь максимальной производительности. Но при приводе от оборудования ограничены возможности по шагу подачи и требуемым движениям.

При индивидуальном приводе значительно расширяются возможности по выполняемым движениям и шагу подачи. Но согласование движений часто приводит к необходимости последовательного движения, когда поочередно работают оборудование и средства автоматизации и существенно снижается производительность.

Индивидуальный привод может быть электрическим, пневматическим, гидравлическим и комбинированным.

По количеству двигателей он может быть групповой, одно- и многодвигательный.

При групповом один двигатель приводит в движение несколько исполнительных механизмов и рабочих органов, при многодвигательном - один исполнительный механизм приводится в движение несколькими двигателями.

Достоинства: легкодоступность электроэнергии, отсутствие трубопроводов, низкий уровень шума, надежность, простота монтажа и наладки.

Недостатки: невысокая удельная мощность, необходимость применения редукторов и других преобразующих механизмов, необходимость применения тормозных систем.

В качестве электропривода наибольшее распространение получили асинхронные электродвигатели.

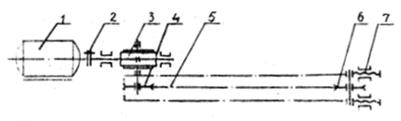

Рис.1 Схема электрического привода транспортера: 1-электродвигатель асинхронный, 2 – муфта, 3 – червячный редуктор, 4 – ведущая звездочка, 5 – втулочно-роликовая цепь, 6 – ведомая звездочка, 7 – устройство натяжения цепи
