Пример 1. Течение в U-образном колене




Проведем сравнение различных распространенных моделей турбулентности на примере расчета сильнозакрученного течения в U-образном колене. Геометрия расчетной области представлена на рис. 7.7.

Рис. 7.7 Геометрические размеры U-образного колена



Исследования проведем для однопараметрической МТ Спаларта-Аллмараса (Spalart-Allmaras), двухпараметрических МТ стандартной k-e (Standard k-e) и RNG k-e и модели Рейнольдсовых напряжений RSM. Верификацию моделей турбулентности будем проводить по экспериментам Monson et al. (1990).

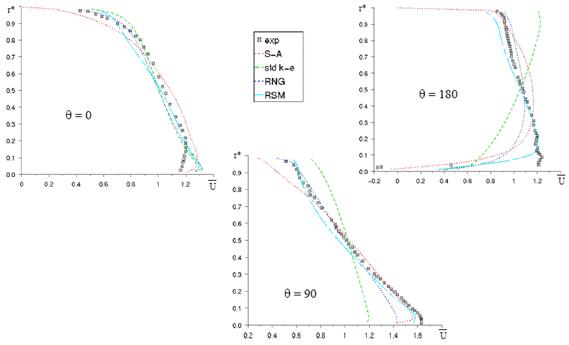

Зависимость безразмерной расходной составляющей скорости от безразмерной координаты при различных значениях угла q для разных моделей турбулентности и сравнение с результатами эксперимента представлены на рис. 7.8.

На рис. 7.9 представлено сравнение контуров функции тока для разных моделей турбулентности.

На рис. 7.10 представлены графики зависимость безразмерного давления вдоль внутренней и внешней стенки канала для разных моделей турбулентности и сравнение с результатами эксперимента.

Из всего выше приведенного можно сделать вывод о том, что:

Spalart-Allmaras модель несколько преувеличивает отрыв;

Standard k-e не способна предсказать отрыв;

RNG k-e предсказывает отрыв, однако существенно меньших масштабов;

Только RSM модель корректно учитывает влияние кривизны линий тока (в ней не используется предположение и локальной изотропности - u’=v’=w’).



Рис. 7.8 Зависимость безразмерной расходной составляющей скорости от безразмерной координаты при различных значениях угла q для разных моделей турбулентности и сравнение с результатами эксперимента



Рис. 7.9 Сравнение контуров функции тока для разных моделей турбулентности



Рис. 7.10 Графики зависимость безразмерного давления вдоль внутренней и внешней стенки канала для разных моделей турбулентности и сравнение с результатами эксперимента
