Монтаж опорного катка

Демонтаж опорного катка

1. Разъединить и снять гусеницу (см. «Демонтаж гусеницы», пп. 1— 5).

2. Наехать опорным катком на яму так, чтобы снимаемый каток повис.

3. Вывернуть болты 5 и снять крышку 1 с уплотнительной прокладкой 6.

4. Срубить зубилом и вынуть шплинт 2. Установить специальный ключ и отвернуть гайку 3.

5. Установить приспособление, зачалить и спрессовать опорный каток. Снять манжеты 41.

6. Вывернуть болты 8 и снять крышку 36 лабиринта с уплотнительной прокладкой 9.

7. Вынуть из ступицы 7 опорного катка роликоподшипник 39.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА МОНТАЖ ОПОРНОГО КАТКА:

а) перед установкой шарикоподшипник 4 и роликоподшипник 39 должны быть смазаны смазкой ЯНЗ-2 в количестве 100-150г. каждый;

б) перед установкой уплотнительные прокладки 9 и 6 (с обеих сторон) и резьба болтов должны быть покрыты белилами;

в) перед установкой поверхности лабиринта опорного катка должны быть обильно смазаны смазкой ЯНЗ-2, а полости А манжет 41 должны быть заполнены этой смазкой;

г) плоское кольцо 38 роликоподшипника 39 должно быть установлено полированным торцом в сторону роликов;

д) опорный каток должен быть установлен на ось до упора внутреннего кольца роликоподшипника 39 бурт оси;

е) после установки крышки 1 через нижнее резьбовое отверстие в полость опорного катка должна быть направлена смазка ЯНЗ-2 до выхода ее через верхнее резьбовое отверстие;

ж) установленный на оси каток должен свободно проворачиваться на под­шипниках без заклиниваний и заеданий.

ПОРЯДОК МОНТАЖА ОПОРНОГО КАТКА:

1. Смазать шарикоподшипник 4 и запрессовать его в ступицу 7 опорного катка. Вставить распорную втулку 40, смазать и запрессовать роликоподшипник 39 в ступицу 7 опорного катка (см. Технические требования, п. «а»).

2. Покрыть с двух сторон белилами уплотнительную прокладку 9, установить ее на крышку 36 лабиринта и закрепить крышку на ступице 7 опорного катка болтами 8 с пружинными шайбами (см. Технические требования, пп. «б», «в»).

3. Установить на оси опорного катка манжеты 41 и кольцо 38 (см. Технические требования, пп. «в», «г»).

4. Закрепить крышку 1 одним болтом 5 к ступице 7 опорного катка для пре­дохранения от выпадения шарикоподшипника 4 при напрессовке опорного кат­ка, зачалить и установить опорный каток на ось. Снять крышку 1.

5. Установить приспособление и напрессовать опорный каток на ось (см. Технические требования, п. «д»).

6. Завернуть до упора гайку 3 и зашплинтовать ее шплинтом 2.

7. Покрыть с двух сторон белилами уплотнительную прокладку 6, уложить ее на крышку 1 и прикрепить к ступице 7 опорного катка болтами 5 с пружинными шайбами. В смазочные отверстия болты не вворачивать (см. Технические требования, п. «б»).

8. Заправить смазкой опорный каток (см. Технические требования, п. «е») и завернуть в отверстия для смазки болты.

9. Натянуть гусеницу и отрегулировать ее натяжение (см. «Монтаж гусеницы», пп. 3-10).

1 – гидропресс ГП-20; 2 – болт крепления крышки опорного катка;

3 – сменный диск УК-1А-В; 4– приспособление УК-1А;

5 – опорный каток.

Рисунок 3.14. - Установка приспособления УК-1А

для спрессовки опорного катка.

1, 43 – крышки; 2 – шплинт; 3 –гайка; 4 – шарикоподшипник; 5, 8, 42, 48, 51 – болты; 6, 9 – уплотнительные прокладки; 7 – ступица опорного катка; 10 – втулка; 11 – регулировочные прокладки; 12, 25, 27, 33 – ролики; 13 – шарики; 14, 17 – уплотнительные кольца; 15, 18, 24, 26, 31, 32, 34 – проставочные кольца; 16 – обойма подшипника; 19, 23, 41, 53 – манжеты; 20 – торсионный вал; 21 – секторы; 22, 35, 46, 52 – пружинные кольца; 28, 30 – пробки; 29, 40 – распорные втулки; 36 – крышка лабиринта; 37 – балансир; 38, 44 – кольца; 39 – роликоподшипник; 45 – прокладка; 47 – заглушка; 49, 50 – стопорные шайбы; А и Б – полости.

Рисунок 3.15. - Установка подвески с опорным катком.

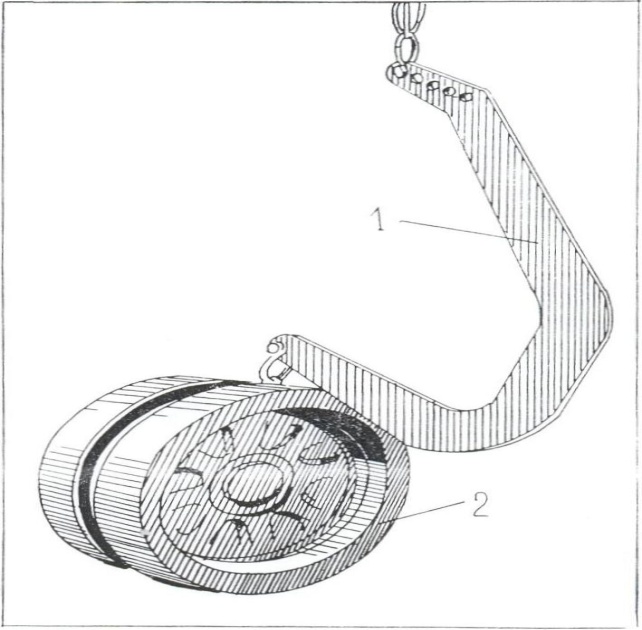

1 – опорный каток; 2 – приспособление 175.95.004сб-1

Рисунок 3.16. - Установка приспособления 175.95.004сб-1

для зачаливания опорного катка.

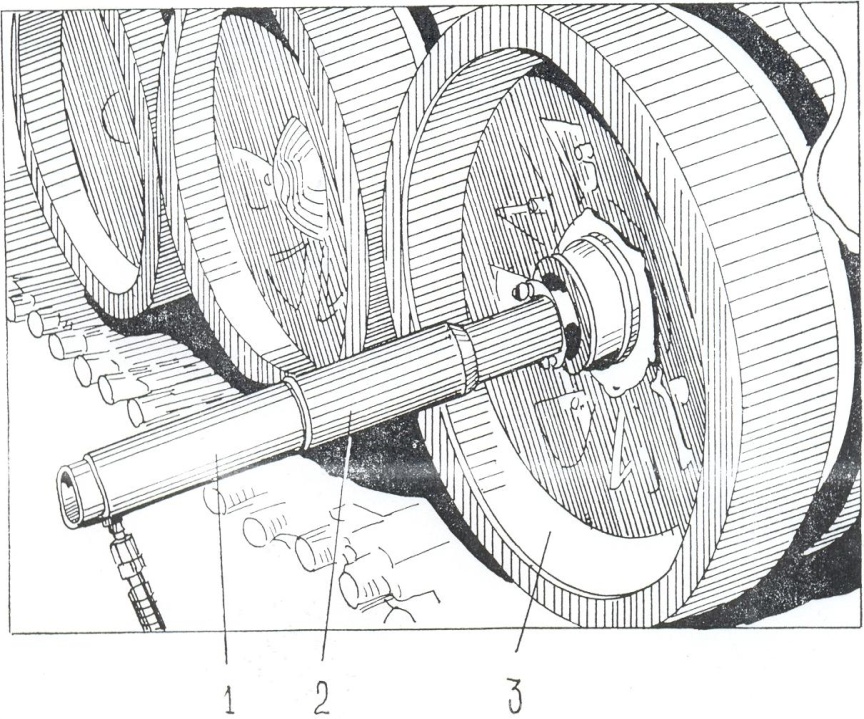

1 – гидропресс ГП-20; 2 – приспособления УК-8Бсб с наконечником

УК8-10; 3 – опорный каток.

Рисунок 3.17. - Установка приспособления УК-8Бсб для

напрессовки опорного катка.

3.1.4 Замена торсионного вала

Торсионный вал заменять при его разрушении, которое определяется подня­тием опорного катка с помощью лома.

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ: ключи торцовые 17 и 36-мм; ключи специальные 175.90.008сб, 175.90.006сб, 613.28.50сб, 54.28.211сб-А; выколотка В-20; круглогубцы 432.95.239; кувалда; лом; плоскогубцы; поводок к ключам; спецломик; зубило; молоток; линейка 300-мм; приспособления 175.95.056сб-1, ВР-613.170сб, 175.91.060сб, 175.95.004сб-1, УК-1Бсб, УК-8Бсб, М-28.207сб-1. 175.95.001сб-5, ГП-20; наконечник УК8-10; втулки 175.95.080сб, 175.95.114; технологические гайки ВР.613.464 и 613.28.44сб-А; технологический палец 54.28.594; стержни 54.28.595 и 155.28.1622; шприц-пресс; кисть; кран 1,5-т; трос 34.28.179сб; банки со смазками УСсА, ЯНЗ-2 и белилами.
