Требуется определить

Режущий аппарат

Тип режущего аппарата задается значением размеров сегмента и противорежущей пластинки, а также соотношением величин хода ножа S, расстоянием между сегментами t и расстоянием между пальцами tо.

На рис.1 показаны размеры сегмента и противорежущей пластинки (вкладыша). Значения размеров сегмента и вкладыша при соотношении S = t = t_о = а представлены в табл. 2.

Рис.1. Сегмент и вкладыш (противорежущая пластина) режущего аппарата.

Площадь подачи F на режущий аппарат, подачу L, частоту вращения кривошипа n мин^-1, скорости начала V_н и конца V_к резания, высоту стерни h.

Таблица 2. Размеры режущей пары

№ варианта (последняя цифра шифра)	П а р а м е т р ы
a	a1	b1	b2	B3	c	c1
			24,5 23,5 22,5 21,5	55,5 56,5 57,5 58,5

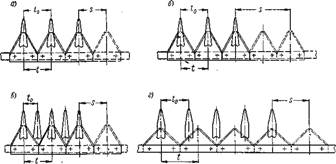

Рис. 2. Типы режущих аппаратов:

а – нормальный с одинарным пробегом S = t = t₀, б – нормальный

с удвоенным пробегом ножа S = 2t =2t₀, в - низкого резания

S = t = 2t₀, г - среднего резания S = t = kt₀, где 2 >k >1.

Вычертить:

1. Эскиз сегмента и противорежущей пластинки.

2. Абсолютную траекторию движения ножа.

3. Площадь подачи и площадь нагрузки.

4. Диаграмму отгиба стеблей и высоты стерни по характерным участкам.

5. Графические зависимости перемещения X, относительной V_о, абсолютной скорости V_а и ускорения j сегмента от угла поворота кривошипа j = wt.

6. Скорости начала и конца резания.
