АННОТАЦИЯ

Батыров И.С. Автоматизированная система охранно-пожарной сигнализации музея города Аши - Аша: ЮУрГУ, МПиО; 2015, 87с., 35 ил., библиограф. список 16 наим.

Целью работы является рассмотрение автоматизированной системы охранно-пожарной сигнализации музея города Аши с выводом на пульт частной охранной организации. Всего в пояснительной записке: 8 разделов, 59 страниц, 24 таблицы, 6 рисунков, список литературных источников.

В данной работе описаны основные виды систем охранной и пожарной сигнализации. Какие виды приборов, извещателей охранной и пожарной сигнализации существуют. Выбор приемно-контрольных приборов и извещателей для охранно-пожарной сигнализации. Программирование приемно-контрольных охранно-пожарных приборов.

В работе также рассмотрены вопросы охрана труда и экономический раздел.

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ……………………………………………………………………7

1 ОБЗОР СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ…..…9

1.1 Основные системы пожарной сигнализации (ПС)……………….....9

1.2 Основные системы охранной сигнализации (ОС)…………………16

1.3 Оборудование для систем ОПС…………………………………….19

1.4 Основные требования к охранно-пожарной сигнализации программному комплексу (системе автоматизации)……………...20

1.5 Техническое обслуживание систем охранно-пожарной сигнализации (ОПС)…………………………………………………20

2 СТРУКТУРА СИСТЕМ…………………….……………………………..22

2.1 Разработка аппаратной части автоматизированной системы музея………………………………………………………………….23

3 ПРОГРАММИРОВАНИЕ ПРИЕМНО-КОНТРОЛЬНЫХ ПРИБОРОВ ОПС………………………………………………………………………34

3.1 Присвоение адресов к адресным устройствам для пожарной сигнализации …………………...………………………...………34

3.2 Программирование приборов в программе UProg и PProg ………36

3.3 Программирование ППКОП «Протон-8» и «Протон-4»………….48

4 ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЙ РАЗДЕЛ...………………54

5 ОХРАНА ТРУДА………...………………………………………………..65

ЗАКЛЮЧЕНИЕ ……………………………………………………………..86

БИБЛИОГРАФИЧЕСКИЙ СПИСОК………………………………………87

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

ВЕДЕНИЕ

В последнее время повысился спрос на системы охранно-пожарной сигнализации, как для крупных объектов промышленного назначения, так и для средних и небольших объектов промышленного, производственного, хозяйственного и другого назначения. Такие предприятия, как правило, имеют собственные подразделения охраны. Для обеспечения максимально быстрой реакции на срабатывание сигнализации, определения точного места и времени срабатывания, упрощения процедуры сдачи под охрану и снятия с охраны необходимо обеспечить централизованное наблюдение объекта.

Система охранно-пожарной сигнализации – это совокупность совместно действующих технических средств пожарной (охранно-пожарной) сигнализации, установленных на объекте, для своевременного обнаружения взлома, проникновения, возгорания или пожара, обработки, представления в заданном виде извещения о пожаре на этом объекте, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технических устройств, а так же предотвращения несанкционированного проникновения в охраняемую зону.

Система охранной сигнализации в составе охранно-пожарной сигнализации выполняет задачи своевременного оповещения службы охраны о факте несанкционированного проникновения или попытке проникновения людей в здание или его отдельные помещения с фиксацией даты, места и времени нарушения рубежа охраны.

Назначение: Система предназначена для непрерывного круглосуточного контроля охранно-пожарной обстановки, а также для управления системами оповещения о пожаре для эвакуации людей и вызова пожарной службы.

Возможности:

· Отображение состояния контролируемых датчиков, помещений, этажей и зданий;

· Мониторинг состояния объекта;

S uw5xPyOAzS92QFzTBCu2XIfY+VKA4YqduEJ54IYrdK5QR1YeuQIuhYASI+XdI3JF5A2Q0Ldxheei B2k0ELw6ZbgClRJxUuWl2y4dNBDlghuu0LiCXxYTx9s0rlByEZynPDRXhKEnj8RFLpxK2jinREDP h0Ie2fTElsNwheGKz71C2oErlA9+KlwBN+XwLjnKwfLeO7+sruchrd/OP/8HAAD//wMAUEsDBBQA BgAIAAAAIQC4pV3N4QAAAAsBAAAPAAAAZHJzL2Rvd25yZXYueG1sTI9Ba4NAEIXvhf6HZQq9NauJ 2tS6hhDankKhSaHkNtGJStxdcTdq/n0np/b2hvd4871sNelWDNS7xhoF4SwAQaawZWMqBd/796cl COfRlNhaQwqu5GCV399lmJZ2NF807HwluMS4FBXU3neplK6oSaOb2Y4Meyfba/R89pUsexy5XLdy HgSJ1NgY/lBjR5uaivPuohV8jDiuF+HbsD2fNtfDPv782Yak1OPDtH4F4Wnyf2G44TM65Mx0tBdT OtEqeHmOOakgmvOkmx8uYlZHVkmURCDzTP7fkP8CAAD//wMAUEsBAi0AFAAGAAgAAAAhALaDOJL+ AAAA4QEAABMAAAAAAAAAAAAAAAAAAAAAAFtDb250ZW50X1R5cGVzXS54bWxQSwECLQAUAAYACAAA ACEAOP0h/9YAAACUAQAACwAAAAAAAAAAAAAAAAAvAQAAX3JlbHMvLnJlbHNQSwECLQAUAAYACAAA ACEAOaFkM08GAADlPwAADgAAAAAAAAAAAAAAAAAuAgAAZHJzL2Uyb0RvYy54bWxQSwECLQAUAAYA CAAAACEAuKVdzeEAAAALAQAADwAAAAAAAAAAAAAAAACpCAAAZHJzL2Rvd25yZXYueG1sUEsFBgAA AAAEAAQA8wAAALcJAAAAAA== " o:allowincell="f">

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

· Дистанционное снятие/постановка на охрану объектов, помещений, отдельных датчиков;

· Оповещение о тревожных событиях (звуковое, световое; передача информации на пульты управления, мониторы компьютеров служб охраны);

· Оперативное автоматическое реагирование на тревожные ситуации;

· Высокая устойчивость системы к внешним воздействиям.

Требования к проектированию и монтажу пожарной сигнализации уст

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

ановлены в нормах пожарной безопасности: НПБ 88-2001 (Проектирование установок пожаротушения и сигнализации), НПБ 110-03 (Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией) и соответствующих СНиП, ВСН и ППБ.

Обычно, и пожарную и охранную сигнализации классифицируют, как одну целую систему – охранно-пожарную сигнализацию (сокращённо ОПС). Это объясняется тем, что обе этих системы имеют одинаковую структуру – датчики, сигнал с которых поступает на прибор приемный контрольный охранно-пожарный, зачастую единый для обеих сигнализаций.

Ущерб, который пожар может нанести жизни и здоровью людей, а также их имуществу при возникновении неконтролируемого возгорания или пожара, гораздо страшнее последствий воровства или хакерских атак. Для того чтобы в этом убедиться достаточно взглянуть на статистику, демонстрирующую число погибших на пожарах, или представить затраты на восстановление полностью выгоревшего офиса, склада, производства или загородного коттеджа. Единственный способ свести в этом случае возможные потери к минимуму - это построить эффективную систему обнаружения и ликвидации возгорания. Поэтому внимательно относитесь к требованиям норм и правил пожарной безопасности не только для того, чтобы избежать санкций со стороны противопожарной службы, но и для собственного спокойствия.

Целью данной выпускной квалификационной (дипломной) работы является проведение исследований, разработка, монтаж и пуско-наладка (программирование) «охранно-пожарной сигнализации» музея с выводом на пульт централизованного наблюдения частной охранной сигнализации, которое непосредственно нуждается в установке таких систем.

В моём дипломном проекте таким, является музей г. Аши (двух этажное здание). На первом этаже расположен краеведческий музей, где выставлены достояние, бесценные экспонаты и многолетние работы жителей г. Аши и Ашинского района которые представляют высокую ценность для жителей и гостей города, а на втором этаже расположен музей ОАО «Ашинского металлургического завода» которые также представляют высокую ценность. Массовое пребывание людей в музее несет высокую ответственность за работниками музея. В связи с этим была разработана автоматизированная ОПС с выводом на круглосуточный пульт централизованного наблюдения.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

1 ОБЗОР СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ

1.1 Основные системы пожарной сигнализации (ПС)

В настоящее время можно выделить три основных типа станций пожарной сигнализации:

1) Традиционная пороговая (неадресная) пожарная сигнализация.

Традиционные пороговые (неадресные) ОПС представляют собой систему с лучевой архитектурой, в которой прибор приемно-контрольный охранно-пожарный (ППКОП) определяет зону возникновения тревожного извещения (ТИ) в пределах шлейфа. В шлейф пожарной сигнализации такого типа включаются обычные пороговые (активные, пассивные) датчики. При срабатывании датчика его номер и помещение на станции не указываются, инициируется только номер шлейфа. Применение неадресных систем целесообразно для небольших объектов (не более 30-40 помещений). Конкретное место ТИ может определить лишь дежурный персонал путем обследования всех помещений зоны. Недостатки систем этого типа - низкая информативность (в том числе отсутствие информации о неисправности извещателя), высокая вероятность ложных срабатываний, дорогостоящий монтаж (см. рисунок 1.1).

2) Адресная пожарная сигнализация.

Адресные системы пожарной сигнализации позволяют определить не только зону, но и точный адрес сработавшего датчика. При активизации датчик передает по шлейфу адрес в последовательном коде, который отображается на дисплее ППКОП. В каждом датчике или монтажном цоколе расположена схема установки адреса. Таким образом, система определяет конкретное место формирования сигнала о ТИ, что повышает оперативность реагирования специальных служб (см. рисунок 1.1).

Адресные системы пожарной сигнализации подразделяются на неопросные и

опросные. В интеллектуальных адресных системах может использоваться произвольный вид шлейфа: кольцевой, разветвленный, звездой и любое их сочетание, не требуется ни каких оконечных элементов шлейфа.

В опросных адресных системах наличие датчика подтверждается его ответами на запросы ППКОП (не реже 5-10 с). Если ППКОП при очередном запросе не получает ответ от датчика его адрес индицируется с соответствующим сообщением. В этом случае отпадает необходимость использования функции разрыва шлейфа и при отключении одного датчика сохраняется работоспособность всех остальных.

Адресная система способна оповещать о пожаре не по номеру шлейфа (на который может приходиться десяток-другой извещателей), а по каждому извещателю отдельно, что позволяет точно определить очаг возгорания. Кроме того, адресный датчик постоянно проводит самодиагностику и в случае

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

неисправности сообщает об этом прибору приёмно-контрольному охранно-пожарному.

Пожарные зоны:

- щит программно-распределен на пожарные зоны на основании параметров по умолчанию;

- при необходимости параметры по умолчанию могут быть изменены при помощи программы конфигурации;

- внутри пожарных зон извещатели могут быть расположены свободно, без учета их порядкового номера.

Пример распределения адресов по зонам на основании параметров (заводская установка).

3) Адресно-аналоговая пожарная сигнализация.

Адресно-аналоговые системы пожарной сигнализации, обладают большими наиболее развитыми функциональными возможностями, надежностью и гибкостью, являются центром сбора телеметрической информации, поступающей от датчиков (см. рисунок 1.1).

В современном здании, оборудованном дорогостоящими системами телекоммуникации, автоматизации и жизнеобеспечения, применение адресно-аналогового оборудования является верным решением. Важным отличием ААСОПС является то, что в них извещатель является лишь измерителем параметра и транслирует на ПКП его значение и свой адрес, а ПКП оценивает величину и скорость изменения этого параметра, а также управляет индикацией ПИ, включая соответствующий режим.

Т.е. все решения по контролю и управлению пожарной ситуацией на объекте принимаются приемно-контрольным прибором. Современный ААСОПС - это специализированный компьютерный комплекс, который позволяет контролировать целый набор параметров - и оценивать состояние объекта по нескольким ПИ, находящимся в одном или разных помещениях, менять чувствительность ПИ в зависимости от условий эксплуатации и времени работы (режимы день/ночь, рабочий день/выходной).

Аналоговые устройства работают следующим образом – при срабатывании устройства происходит размыкание/замыкание контакта. Несколько датчиков объединяются в шлейф. Датчики одного шлейфа могут контролировать помещение площадью не более 300м2. Соответственно при срабатывании какого-либо датчика, система оповестит о пожаре по шлейфу № n.

Рисунок 1.1 – основные системы пожарной сигнализации.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Для обнаружения возгорания используются три параметра активации:

- концентрация в воздухе частиц дыма;

- температура окружающей среды;

- излучение открытого пламени.

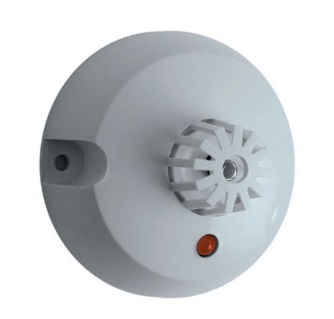

Тепловые извещатели (см. рисунок 1.2) реагируют на повышение температуры выше заданного уровня (обычно это 60 – 70оС). Их минус - они фиксируют уже самовозгорание, т.е. появление открытого пламени, а на этом этапе самостоятельно потушить пожар бывает уже невозможно. Тепловые извещатели имеет смысл применять в помещениях с высокой концентрацией пара, взвеси и т.п., где применение извещателей задымления невозможно. Согласно СНиП, регламентирующим монтаж и проектирование охранно-пожарной сигнализаций, на одну защищаемую площадь устанавливаются два извещателя.

Они устанавливаются в случаях:

- когда в контролируемом объеме структура использующихся материалов такова, что при горении дает больше жара, чем дыма;

- когда распространение дыма затруднено вследствие либо тесноты, либо внешних условий;

- когда в воздухе присутствует высокая концентрация каких-либо аэрозольных частиц, не имеющих никакого отношения к процессам горения.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Рисунок 1.2 - Тепловые извещатели

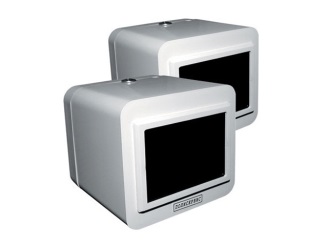

Дымовые извещатели (см. рисунок 1.3) реагируют на появление в воздухе заданной концентрации частичек дыма, и, таким образом, позволяют обнаружить возгорание при его появлении. Дым представляет собой совокупность аэрозольных частиц различной природы, выделяющихся в процессе горения различных материалов. На сегодняшний день, это самый распространенный тип пожарных датчиков, устанавливаемый по умолчанию (за исключением тех случаев, когда их работа невозможна из-за условий окружающей среды).

Согласно СНиП, регламентирующим монтаж и проектирование охранно-пожарной сигнализаций, на одну защищаемую площадь устанавливаются два извещателя.

Для их обнаружения применяются:

· ионизационные дымовые извещатели - используют поток радиоактивных частиц для определения повышения концентрации дыма в зоне контроля;

· оптические дымовые извещатели - используют оптический эффект рассеяния инфракрасного излучения на частицах дыма.

Рисунок 1.3 – Дымовые извещатели

Данный тип извещателей является наиболее востребованным и используется в случаях, когда в контролируемой зоне структура использующихся материалов такова, что при горении образуется больше дыма, чем жара.

Комбинированные извещатели. На защищаемой территории могут присутствовать одновременно материалы с различными характеристиками горения, что предполагает использование разных физических принципов обнаружения возгорания. А так как неизвестно, что загорится первым, то применяют комбинированные извещатели, которые содержат в одном корпусе два вида извещателей.

Извещатели пламени. Иногда необходимо зарегистрировать наличие пожара при первом появлении пламени (до горения окружающих материалов). В этом случае используют извещатели пламени. Открытый факел пламени содержит

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

характерное излучение, как в ультрафиолетовой, так и в инфракрасной частях спектра. Соответственно, применяют два типа этих извещателей пламени: ультрафиолетовый и инфракрасный.

Ручные извещатели применяются для принудительного перевода системы в режим обнаружения пожара человеком. Они бывают выполнены в виде рычагов или кнопок, покрытых прозрачными материалами, легко и без вреда для здоровья человека разбиваемыми при пожаре. Их обычно устанавливают на выходах с этажа на лестничных клетках и других местах массового прохода людей.

Количество пожарных извещателей в зоне охраны определяется необходимостью обнаружения возгорания по всей контролируемой площади помещений объекта, а для извещателей пламени - и оборудования. Существует комплекс требований к месту установки и монтажу извещателей разных видов и типов на объекте. От правильного выполнения работ, главным образом, зависит защищенность системы от ложного срабатывания, а, следовательно, ее эффективность при своевременном обнаружении пожара.

Система оповещения. Данная система является обязательной для всех объектов согласно статьи 51 Федерального закона №123-2009 «Технический регламент пожарной безопасности», является «защита людей и имущества от воздействия опасных факторов пожара и/или ограничение его последствий».

Система оповещения – это одна из разновидностей систем безопасности, которые предназначаются для того, чтобы оповещать людей находящихся в помещении о возникновении опасности, аварии или пожара. Кроме этого системы оповещения могут служить средством передачи важной информации по зонам объекта или же срочных сообщений.

Основные функции современных систем оповещения:

· Организация производственно-технологической громкоговорящей связи на предприятии.

· Аварийное оповещение.

· Трансляция поисковых сообщений.

· Организация информационного и рекламного вещания.
