· Музыкальное сопровождение.

· Позоновое применение перечисленных функций.

Основные элементы систем оповещения.

В любой состав СО входит несколько основных модулей:

· источник передачи сигнала

· звукоусиливающая аппаратура

· блок управления и коммутации

· система громкоговорителей.

Современные системы оповещения содержат в своем составе также специальные датчики и реле, которые автоматически включают трансляцию тревожного сигнала при возникновении нештатной ситуации. Как правило,

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

системы имеют несколько источников сигнала, расположенных в разных частях территории промышленного объекта или административного помещения. Каждый такой источник имеет свой приоритет: при передаче сигнала от источника с более высоким приоритетом все остальные отключаются или заглушаются.

Виды систем оповещения

Все системы оповещения можно разделить на несколько видов по таким характеристикам, как форма оповещения, функциональные возможности, а также способ охвата и распределение сигналов тревоги. По такой характеристике, как форма оповещения, системы подразделяются на речевое оповещение, звуковое или комбинированное.

Система речевого (голосового) оповещения

Это полуавтоматическая система, которая позволяет передавать сигнал с помощью речевого сообщения. В мире информации системы речевого оповещения играют принципиально важную роль. С помощью акустической системы для оповещения до человека можно донести любую информацию – будь то реклама, объявление, важное предупреждение о безопасности и просто красивая фоновая музыка.

Одну из главенствующих ролей играют системы речевого оповещения при возникновении каких-либо чрезвычайных ситуаций. Системы речевого оповещения помогают успокоить людей, дать конкретные рекомендации к действию и, таким образом, избежать паники и даже возможных трагедий. Данная система предназначена для многоэтажных зданий и крупных объектов.

Системы звукового оповещения

С системами звукового оповещения человек сталкивается в повседневной жизни повсеместно – в супермаркетах, на вокзалах, в аэропортах, в метро, в наземном общественном транспорте и в любых других заведениях.

Системы, использующие звуковую передачу сигналов, рассчитаны только на то, чтобы происходило оповещение о пожаре или других аварийных ситуациях. Для усиления звукового сигнала устанавливаются дополнительные усилители, которые помогают значительно увеличить чистоту звука и его громкость. Усилители пригодятся для зданий, в которых могут существовать помехи при передаче сигнала и его можно не услышать, а усилители помогут передавать четкий и чистый звуковой сигнал. Нередко в последнее время системы звукового оповещения можно встретить и в небольших барах и ресторанах, в парикмахерских салонах и модных кафе.

Системы оповещения, которые применяют несколько видов оповещения, могут быть автоматическими и полуавтоматическими. Автоматизированная система оповещения передает сигнал тревоги или записанное ранее сообщение автоматически в каждую зону. В том случае, если СО имеет какие-либо ограничения по функциональности, то автоматическая передача сигнала может поступать не всегда вовремя, что может затруднить проведение эвакуации. Вследствие этого автоматизированные системы оповещения лучше всего применять в небольших помещениях, где находится небольшое количество людей. Полуавтоматические больше подходят для крупных объектов, потому что в этом случае к автоматически переданным сигналам может быть добавлено голосовое оповещение диспетчера, которое будет поступать одновременно в каждую зону и обеспечит оперативную эвакуацию.

Системы оповещения могут быть простейшими (сирены, тонированные сигналы, св

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

етовые мигающие указатели, световые оповещатели «Выход»); а также сложными техническими комплексами: с речевым оповещением, разделением здания на зоны пожарного оповещения, возможностью реализации несколь

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

ких вариантов организации эвакуации из каждой зоны оповещения и другими функциями.

Наиболее важной задачей при проектировании системы оповещения для каждого конкретного объекта является расчет мощности громкоговорителей и выбор мест их расположения. Эта работа предполагает наличие достаточного профессионального опыта и высокой квалификации у персонала организаций, осуществляющих проектирование и установку систем оповещения для промышленных предприятий и организаций различного профиля.

1.2 Основные системы охранной сигнализации (ОС)

Охранная сигнализация помещений - как следует из названия, предназначена для охраны любых типов помещений. Может включать в себя простейшие магнито-контактные ловушки на дверях и окнах, блок-витки на проламываемых конструкциях, вентиляционных решетках, объемные активные и пассивные извещатели, емкостные контуры, охранные извещатели срабатывающие на вибрацию, датчики разбития стекла и т.д. Охранная сигнализация может быть как автономной так и сдаваться под охрану на пульт круглосуточного наблюдения милиции. Автономная сигнализация обычно предназначена для выдачи тревожного свето-звукового сигнала при проникновении преступников на охраняемый объект. Это может быть как выносная сирена громкого боя, так и местный концентратор, выведенный в место круглосуточного дежурства людей, например на вахту. Автономная охранная сигнализация не обеспечивает той степени сохранности материальных ценностей, которую обеспечивает отдел охраны, зато позволяет сильно сэкономить на техническом обслуживании. Чаще всего приходится идти на компромис, охранная сигнализация работает в автономном режиме, но пост, на который предусмотрена выдача тревожного сигнала, оборудован кнопкой тревожной сигнализации.

Разновидности (типы) систем охранных сигнализаций

Основной задачей систем охранной сигнализации является своевременное оповещение владельцев помещений или правоохранительных органов о попытке незаконного проникновения на территорию помещения находящегося под охраной.

Данная цель достигается только при правильном оснащении помещения

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

современными и высокотехнологичными системами сигнализации. Эти системы охранной сигнализации могут быть автономными, и тогда их главная цель заключается в том, чтобы отпугнуть правонарушителя и оповестить окружающих о попытке несанкционированного проникновения в на охраняемую территорию при помощи звуковой сирены. Но гораздо больший эффект будет достигнут, если система сигнализации выведении на централизованный пульт вневедомственной охраны или охранного предприятия. Обычно различают следующие виды охранной сигнализации.

Автономная система сигнализации - при ее использовании территория помещения оснащается специальными датчиками, звуковыми сиренами, а так же строб-вспышками. Все эти устройства подключаются к общей контрольной панели. В случае проникновения на территорию охраняемого помещения, срабатывает тот или иной датчик. Сигнал передается на контрольную панель, которая активирует устройства оповещения (сирены и световые вспышки). Активация и отключение автономной системы сигнализации обычно выполняется с клавиатурной панели или при помощи пульта-брелка.

Система GSM сигнализации - при использовании этого типа охранной сигнализации на территории охраняемого объекта устанавливаются специальные датчики и GSM-модуль. Управление системой так же осуществляется при помощи контрольной панели. Если происходит срабатывание датчика, то такая система начинает передавать тревожные сигналы в виде SMS или голосовых сообщений на мобильные телефоны ответственных лиц. Данная разновидность охранной системы так же инициируется при помощи брелка или клавиатуры.

Сигнализация с подключением по телефонной линии - как и в других видах систем, охраняемое помещение оборудуется специальными датчиками, и коммуникационным блоком и контрольной панелью. При поступлении тревожного сигнала и срабатывании системы, активируется специальный модуль, который начинает отправку голосовых сообщений на запрограммированные в нём номера телефонов. Включение и деактивация системы сигнализации выполняется посредством клавиатуры или специального брелка.

Система сигнализации с выводом на пульт охраны – помещение оснащается датчиками и коммуникационным модулем, которые соединены с контрольной панелью. При срабатывании одного из датчиков, сигнал с контрольной панели будет направлен на централизованный пульт охраны. В качестве каналов для связи с пультом охраны могут использоваться телефонные линии, радиочастотные каналы, или линии GSM. С целью повышения надёжности, возможно совместное использование нескольких из перечисленных способов передачи данных. Постановка системы сигнализации и её снятие с охраны выполняется автономно с подтверждением действия оператору пульта охраны.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Тревожная охранная сигнализация - этот тип сигнализации обычно предназначен для экстренного вызова наряда милиции на охраняемый объект. Чаще всего это комплекс из фиксируемой тревожной кнопки и прибора, на который эта кнопка подключается в качестве круглосуточно охраняемого шлейфа. В действие такая система сигнализации приводится вручную. Тревожную сигнализацию устанавливают на объектах, где есть люди, но одновременно существует опасность нападения злоумышленников. В плане технического обслуживания, кнопка тревожной сигнализации обходится гораздо дешевле полного комплекса охранной сигнализации.

Основные виды датчиков сигнализации:

1) Датчик движения реагирует на перемещающийся объект, это может быть человек или какое-либо животное. Так как работает на основе теплового излучения, то его можно беспрепятственно пройти при использовании отражающей заслонки или щита, не пропускающего тепловую энергию.

2) Магнитно-контактный датчик используется для наблюдения за окнами и дверями. Срабатывает в случае открытия створок окна или дверного полотна. Если разбить окно и не прибегать к распахиванию рамы, то такие датчики не срабатывают.

3) Датчик радиоволн легко фиксируют любой двигающийся объект или предмет. Недостатком может быть частое ложное срабатывание при незначительном движении труб системы отопления или подобных объектов.

4) Датчик оконный срабатывает и подает тревожную информацию в случае нарушения целостности стекла или стеклопакета.

5) Емкостный датчик, прежде всего устанавливается на отдельные предметы, требующие тщательной охраны, например, картина или сейф. Следят за изменением емкости поля.

6) Лучевые датчики обнаруживают людей, вторгшихся на территорию в том случае, если они попали в область между двумя датчиками. Используются для охраны больших открытых территорий.

1.3 Оборудование для систем ОПС

Технически система охранно-пожарной сигнализации объекта состоит из следующего оборудования:

- прибор приемно-контрольный охранно-пожарный (ППКОП), предназначенного для приема информации от пожарных извещателей,

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

выработки сигнала о возникновении пожара или неисправности установки для дальнейшей его передачи и (или) выдачи команд на другие устройства;

- пожарных извещателей, представляющих собой технические средства обнаружения возгорания и формирования извещения о возникновении пожара;

- охранный извещатель — это устройство, реагирующее на отклонение контролируемого параметра от допустимой нормы и извещающее об этом отклонении (тревожном событии).

- пожарный оповещатель - техническое средство для массового оповещения людей о возникновении пожара;

- Шлейф (охранно-пожарная сигнализация) — электрическая цепь, соединяющая выходные цепи извещателей, включающая в себя вспомогательные элементы и соединительные провода и предназначенная для передачи на приемно-контрольный прибор извещений, а в некоторых случаях и для подачи электропитания на извещатели.

Аналоговые адресные или традиционные извещатели: дымовые, тепловые, ионизационные, линейные и извещатели для воздуховодов.

Адресные компоненты (модули):

- для контроля;

- для управления;

- для подшлейфов с традиционными датчиками.

Подсоединяется к пульту пожарной команды или региональному центру ПБ.

1.4 Основные требования к охранно-пожарной сигнализации программному комплексу (системе автоматизации).

Построение охранных систем и выбор конкретных компонентов должны производиться опытными и квалифицированными специалистами на основе анализа возможных рисков и архитектурно-планировочных характеристик защищаемого объекта. Такой подход позволяет, с одной стороны, создать эффективный комплекс автоматических средств охраны объекта, а с другой - избежать излишних финансовых затрат. Нормативные документы по пожарной безопасности строго регламентируют перечень зданий и сооружений, подлежащих оснащению автоматической пожарной сигнализацией. В настоящее время весь перечень организационно-технических мероприятий на объекте во время пожара имеет одну главную цель – спасение жизни людей. Поэтому на первое место выходят задачи раннего обнаружения возгорания и оповещения персонала.

При разработке концепции обеспечения безопасности необходимо найти «золотую середину» в соотношении цена-качество уже на стадии обследования объекта, разработать проектно-сметную документацию и квалифицированно выполнять монтаж и пуско-наладку оборудования. А для полной уверенности в работоспособности охранно-пожарных систем в течение всего срока

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

эксплуатации необходимо проводить регулярное техническое обслуживание. Техническое обслуживание и ремонт пожарной сигнализации и систем безопасности проводятся в процессе эксплуатации систем путем периодического проведения работ по профилактическому осмотру технического состояния и устранения характерных неисправностей, определенных эксплуатационной документацией и типовыми технологическими регламентами ТО (согласно Прейскуранта №2661 001-92 «Система технического обслуживания и ремонта технических средств и систем пожаротушения, дымоудаления, охранной, пожарной и охранно-пожарной сигнализации»).

1.5 Техническое обслуживание систем охранно-пожарной сигнализации (ОПС):

· Внешний осмотр составных частей ОПС (центральной панели, модулей, пультов, охранных извещателей, пожарных извещателей, звуковых и световых оповещателей, лучей, шлейфов и соединительных линий) на отсутствие механических повреждений, грязи, коррозии, проверка прочности крепления и контактов;

· Проверка центральной панели ОПС и периферийного оборудования (Датчики, о

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

повещатели звуковые и световые, и др.) в диагностическом режиме работы, согласно инструкции на оборудование;

· Проверка работоспособности и устранение неисправностей дымовых (уровень запыленности и задымленности) и ручных пожарных извещателей (выборочная сработка);

· Проверка на срабатывание всех шлейфов ОПС по срабатыванию дымовых и ручных пожарных извещателей; охранных извещателей;

· Контроль основного и резервного источника питания;

· Проверка автоматического переключения питания с рабочего ввода на резервный и обратно; проверка работоспособности и заряда аккумуляторных батарей;

· При необходимости составление дефектной ведомости для проведения текущего ремонта.

2 СТРУКТУРА СИСТЕМЫ

В процессе работы предстоит преодолеть несколько этапов:

· провести обследование объекта с составлением соответствующего акта;

· разработать и согласовать техническое задание на проектирование;

· разработать и согласовать проектную документацию;

· произвести монтаж средств охранно-пожарной сигнализации и пуско-наладочные работы на ней;

· организовать приемку работ заказчиком.

Порядок реализации всех этих этапов регламентирован соответствующими

Изм.

Лист

№ докум.

Подпись

Дата

Лист

150100.62.2013.834.00 ПЗ ВКР

нормативными документами.

Разработка проектно-сметной документации является одним из важнейших этапов в процессе создания эффективной системы безопасности. На этой стадии формируются технические решения, которые определяют как стоимость системы, так и ее эффективность.

Состав, структура построения и функции системы пожарной сигнализации и охранной сигнализации должны быть технически и экономически обоснованы. Проектируемые системы пожарной сигнализации и охранной сигнализации должны удовлетворять требованиями рациональности, целостности, комплексности, перспективности и динамичности.

· Рациональность выбираемого варианта системы пожарной сигнализации и пожаротушения достигают его оптимизацией, означающей минимизацию затрат на реализацию при заданной функциональности и эксплуатационной надежности.

· Целостность выбираемого варианта обеспечивают наилучшим сочетанием и взаимодействием его составных частей, имеющих ограниченные тактико-технические возможности и ресурс.

· Комплексность выбираемого варианта предполагает его сбалансированность с учетом общей целевой задачи при оснащении объекта, реальных (в т.ч. финансовых) возможностей пользователя.

· Перспективность выбираемого варианта означает, что он должен обеспечивать условия для своего развития с учетом возможных изменений в процессе эксплуатации.

· Динамичность выбираемого варианта заключается в гарантированном выполнении им целевых функций в течение заданного срока службы с учетом износа и восстанавливаемости технических средств охранной сигнализации.

Проект для музея города Аши разработан проектно-конструкторским отелом ОАО «Ашинский металлургический завод».

Проект разработан с действующими нормами и правилами:

- ГОСТ 27990-88 «Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования»;

- РД 25.953-90 «Системы автоматические пожаротушения, пожарной и охранно-пожарной сигнализации. Обозначения условные графические элементов связи»;

- РД 78.145-93 «Системы комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства работ»;

- РД 78.36.003-2002 Инженерно-техническая укрепленность. Технические средства охраны. Требования и нормы по защите объектов от преступных посягательств»;

Изм.

Лист

№ докум.

Подпись

Дата

Лист

150100.62.2013.834.00 ПЗ ВКР

- ПУЭ «Правила устройства электроустановок».

В проекте предусмотрена адресная система пожарной сигнализации на базе оборудования фирмы ЗАО НВП «Болид».

Охранная сигнализация разработана на базе приборов фирмы ООО НПО «Центр-Протон». Охранная сигнализация выполнено раздельно:

- охрана помещений краеведческого музея (1-этаж);

- охрана помещений музея ОАО «Ашинский металлургический завод» (2-этаж).

С прибора приемно-контрольного охранно-пожарного Протон 8 через устройство передачи извещений сигнал тревоги охранно-пожарной сигнализации поступает на пульт централизованного наблюдения в частную охранную организацию. Режим работы персона круглосуточный.

Подвал и чердачные помещения здания музея сигнализацией не оборудованы.

Автоматическая система пожаротушения (АСПТ) – в данный проект не входит.

2.1 Разработка аппаратной части автоматизированной системы музея.

Выбираем оборудование и комплектующие под адресную пожарную сигнализацию:

1) Пульт контроля и управления охранно-пожарной «С2000М» версия 2.05 (далее-пульт) предназначен для работы в составе систем охранной и пожарной сигнализации, для контроля состояния и сбора информации приборов системы, ведения протокола возникшие в системе событий, индикаций тревог, управление постановкой под охрану, снятием с охраны управления автоматикой. Пульт объединяет подключенные к нему приборы в одну систему, обеспечивая их взаимодействия между собой (см. рисунок 2.1.1). Он необходимо для использования приборов «Сигнал-20П», «С2000-КДЛ», «С2000-СП1», «С2000-БИ», «С2000-ПТ» и «С2000-БИ исп.01», «С2000-К», «С2000-ИТ». Пульт "С2000М" версии 2.05 конфигурируется с программой PProg версии 2.05. Количество – 1 шт.

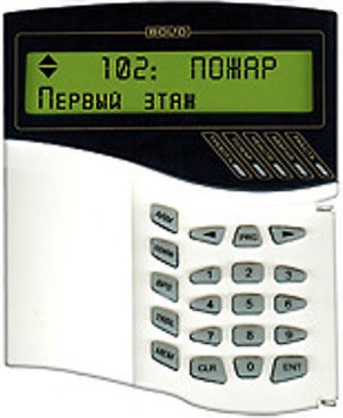

Рисунок 2.1.1 – Пульт «С2000М»

2)

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Контроллер двухпроводной линии связи "С2000-КДЛ" (в дальнейшем – контроллер), входящий и являющийся в составе интегрированной системы охраны "Орион" составной частью совмещённого расширяемого адресно-аналогового прибора, предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР), управления системами противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств) посредством выходов адресных сигнально-пусковых блоков (СП), включенных параллельно в двухпроводную линию связи (ДПЛС), выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления "С2000М" (ПКУ) или компьютер по интерфейсу RS-485, также для локального управления собственными адресными входами и централизованным управлением входами и выходами, входящими в состав разделов системы. (См. рисунок 2.1.2). Количество – 1 шт.

Рисунок 2.1.2 – «С2000-КДЛ»

3) Блок сигнально-пусковой «С2000-СП1» (далее – блок), (см. рисунок 2.1.3) предназначенный для работы в составе систем охранно-пожарной сигнализации и контроля доступа совместно с пультами контроля и управления «С2000»/«С2000М» или персональным компьютером. В системах охранной сигнализации и системах контроля доступа блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения путём размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления. Количество – 2 шт., в том числе 1 резерв.

Рисунок 2.1.3 – «С2000-СП1»

4) Резервированный источник питания РИП-12 исп.01 (РИП-12-3/17М1) (в дальнейшем – РИП) предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока. РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи (в дальнейшем – батарея). РИП обеспеч

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

ивает отключение батареи от нагрузки во избежание её недопустимой разрядки. РИП обеспечивает световую и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения сети, заряд батареи, короткое замыкание или перегрузку на выходе, отсутствие батареи, отключение батареи при её разряде. РИП

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

обеспечивает защиту от коротких замыканий на выходе при питании от сети с автоматическим восстановлением выходного напряжения после снятия короткого замыкания, а также защиту от превышения выходного напряжения. Количество – 2 шт.

Дата добавления: 2015-08-31
