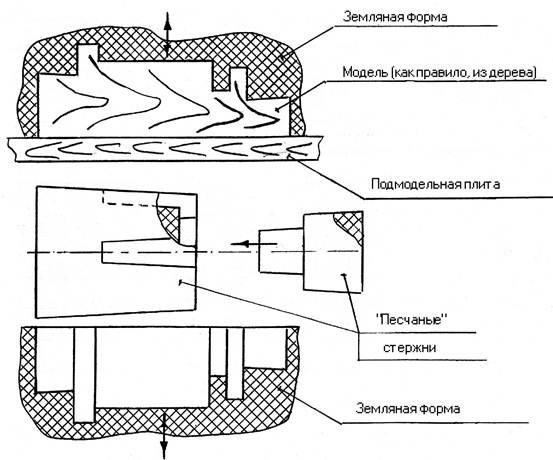

Оснастка

Примечание: деталь и оснастка условно изображены не в одном масштабе.

Дополнительные сведения:

Наиболее типична в серийном производстве при одной плоскости разъема.

16.1.6 Литье «в полукокиль»

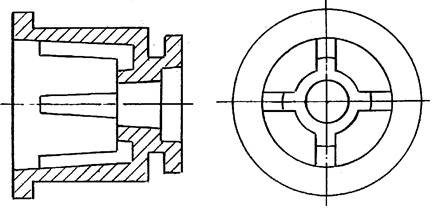

Отливка

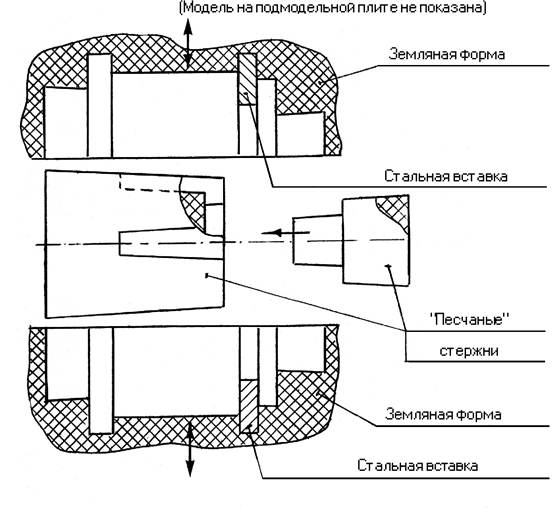

Оснастка

Примечание: деталь и оснастка условно изображены не в одном масштабе.

Дополнительные сведения: «полукокиль» применяется при недостаточных толщинах земляных выступов, ребер или перемычек, когда возможно «осыпание земли».

16.2 Характеристика и достижимые точности основных способов литья

16.2.1 Цветные металлы (кроме титановых сплавов)

Основные спосо-бы литья в авиа-ционном агрегатостроении	Характеристика способа литья	Класс точности (как правило)	Предельные откло-нения размеров,мм, для деталей с наи-большим габарит-ным размером до 100 мм
Литье под давлением	Ограничения по габаритам. Невысокая прочность и «рыхлоты» отливки. Про-стая конфигурация детали. Высокая стоимость оснастки. Большая производительность.	Лт 2	±0,15
Литье по выплавляемым моделям	Ограничения по габаритам. Возможна сложная конфигурация. Стоимость оснастки не высока. Достаточно длительный технологический цикл.	Лт 2 Лт 3	±0,15 ±0,3 (для деталей с габаритом >100 мм
Литье в кокиль	Стоимость оснастки высока. Находит применение при достаточно большой серийности. Деталь должна иметь достаточно простые формы. Карйне желательны большие литейные уклоны «внутренних» полостей. Прочность отливки средняя.	Лт 4	±0,5
Литье в кокиль с «песчаными» стержнями. Очень качественное «земляное» литье	Для кокиля достаточно высокая стоимость оснастки. Прочность отливки высокая.	Лт 5	±0,7
«Земляное» литье обычного качества	Невысокая стоимость оснастки («дере-вянная» модель). Прочность отливки высокая. «Рыхлоты» практически исключены.	Лт 6	±0,9

16.2.2 Титановые сплавы

Способ литья – в «графитовые» формы в вакууме.

Характеристика способа литья

круг предприятий, где льют титан, достаточно узок. Стоимость оснастки высокая. Получить герметичную отливку достаточно сложно (по-ристость особенно высока в местах расположе-ния литников). Длительный технологический цикл.

Класс точности – как правило, не точнее Лт 5 отливки.

16.2.3 «Литейные» стали

(из конструкционных предпочтительнее применять сталь марки 35ХГСЛ).

Способ литья – по выплавляемым моделям (как правило).

Характеристика способа литья

круг предприятий, где льют сталь, достаточно узок. Достаточно длительный технологический цикл.

Класс точности

Точность стальных отливок оговорена специальным ГОСТом. Значения отклонений для стального литья по выплавляемым моделям примерно соответствуют Лт 5 (для справок).

Стальное литье «в землю» находит применение достаточно редко из-за больших отклонений на отливки (≈ Лт 6×1,5÷2).
