Порядок работы

Пример решения задачи

Постановка задачи. Для исследуемой операции рассчитать , , начертить графики их изменения и расчетную схему. Регламентировать [n].

Исходные данные. Исследуется токарная операция. Обрабатывается поверхность вала в размер Ø100_-0,3. Предварительными расчетами установлен следующие составляющие погрешности обработки, мм: , , , . Расчеты и провести при n₁=1, n₂=10, n₃=20, n₄=30, n₅=50.

1. Подготовить табл.3.1 и записать в ней исходные данные.

Таблица 3.1 – Расчет коэффициентов и

Число деталей	Допуск, мм	Составляющие погрешности обработки, мм	Расчетные величины, мм
n	Td			b1
	0,3	0,025	0,030	0,002	0,001	0,0056	0,0081	0,117	0,0137	0,002
	0,020
	0,040
	0,060
	0,080
Расчетные величины, мм
0,003	9·10^-6	0,117	0,236	1,27	7,68	0,78	1,000
9·10^-4	0,121	0,258	1,16	7,41	0,86	1,000
36·10^-4	0,132	0,289	1,04	6,82	0,96	1,000
81·10^-4	0,148	0,325	0,92	6,12	1,08	0,994
144·10^-4	0,170	0,367	0,82	5,36	1,22	0,966

2. Рассчитать значение и расположить кривую I так, чтобы нижняя граница совпадала с нижней границей поля допуска (рис.3.1). Такое расположение обеспечивает, во-первых, непоявления брака по нижней границе допуска, а, во-вторых, обеспечивается максимальный запас точности .

3. Рассчитать значение и настроечный размер d_н. Обозначить их на схеме. Получаем следующие значения:

мм

мм

4. Выполнить расчеты всех значений величин и заполнить табл.3.1.

5. Представить расчетную схему в виде, показанном на рис.З.1. Обозначить точку "А" и указать [n].

Рисунок 3.2

Рисунок 3.3

Рисунок 3.4

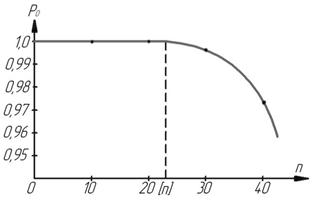

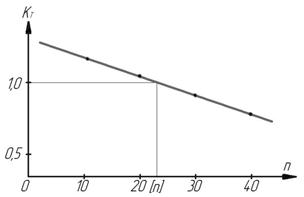

6. Построить графики зависимостей: , , Обозначить значение [n] (см. рис.3.2...3.4).

Вывод. Для исследуемой операции рекомендовать настроечный размер d_н=99,817 мм и межнастроечный период [n]=22 детали.

Индивидуальное задание

Задания по вариантам представлены в табл.3.2. Задается исполнительный размер; составляющие суммарной погрешности обработки: , , , ; номера деталей, для которых требуется рассчитать значения ∆_Σ, К_т, Р_о.

Контрольные вопросы

1. Что называется технологической надежностью операции?

2. Что называют коэффициентом точности операции?

3. Что является показателем технологической надежности?

4. Какой межнастроечный период обработки заготовок принимается в качестве допустимого?

5. Формула для расчета суммарной погрешности обработки ∆_Σ(n).

6. Формула для расчета коэффициента точности К_т.

7. Формула для расчета вероятности безотказной работы

8. Формула для расчета σ_Σ(n).

9. Что называется композицией законов распределения?

10. Что называется запасом точности операции?

ЖЕСТКОСТЬ ТЕХНОЛОГИЧЕСКИХ СИСТЕМ

Практическое занятие 4

РАСЧЕТ ПОГРЕШНОСТЕЙ ОБУСЛОВЛЕННЫХ

УПРУГИМИ ОТЖАТИЯМИ

Цель работы – овладеть методикой расчета погрешностей, обусловленных упругими отжатиями и предложить пути устранения (уменьшения) брака, вызванного недостаточной жесткостью станка.
