Призначення. Гальмівний диск. Супорт з встановленими гальмівними циліндрами або гальмівними камерами

Гальмівний диск. Супорт з встановленими гальмівними циліндрами або гальмівними камерами. Гальмівні колодки. Гальмівний диск може бути суцільним або роз’ємним. При встановленні роз’ємного диска, поєднання деталей здійснюється за допомогою болтів та гайок, шліців. Шліцеве з’єднання зменшує можливість згинання дисків під час гальмування. Роз’ємні диски менші за собівартістю у порівнянні з суцільними, так як при зносу диска проводиться заміна тільки з’ємної частини диска з робочою поверхнею. Гальмівний диск з’єднаний з маточиною колеса. Диски сучасних автомобілів виготовляють вентилюємими з внутрішніми порожнинами та наскрізними отворами, які забезпечують інтенсивне охолодження диска. Супорт кріпиться на фланці поворотного кулака або до опорного диска. Алюмінієві гальмівні робочі циліндри розташовуються у супорті з однієї сторони або з обох сторін гальмівного диска. У циліндрах знаходяться стальні поршні з гумовими ущільнюючими кільцями. Робочих циліндрів у дискових гальмових механізмах може бути від одного до восьми. Порожнини циліндрів з’єднуються між собою трубками. Під час гальмування рідина надходить до циліндрів і переміщує поршні, притискає гальмівні колодки до диска, створюючи таким чином гальмівний момент. Стальні гальмівні колодки розміщені у пазах супорта і закріплені на пальцях. Гальмівних колодок може бути від двох до шести. Гальмівні колодки спортивних автомобілів можуть виготовлятися з ребрами охолодження.

Конструкція

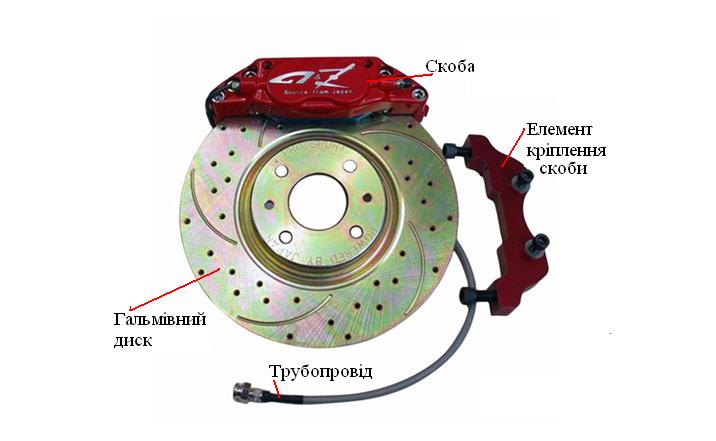

Рис. 18. Дисковий гальмівний механізм з чотирма циліндрами

Рис. 19. Дисковий вентилюємий гальмівний механізм з роз’ємним гальмівним диском

Рис. 20. Гальмівні механізми з гідроциліндрами та роз’ємними дисками з отворами для вентиляції

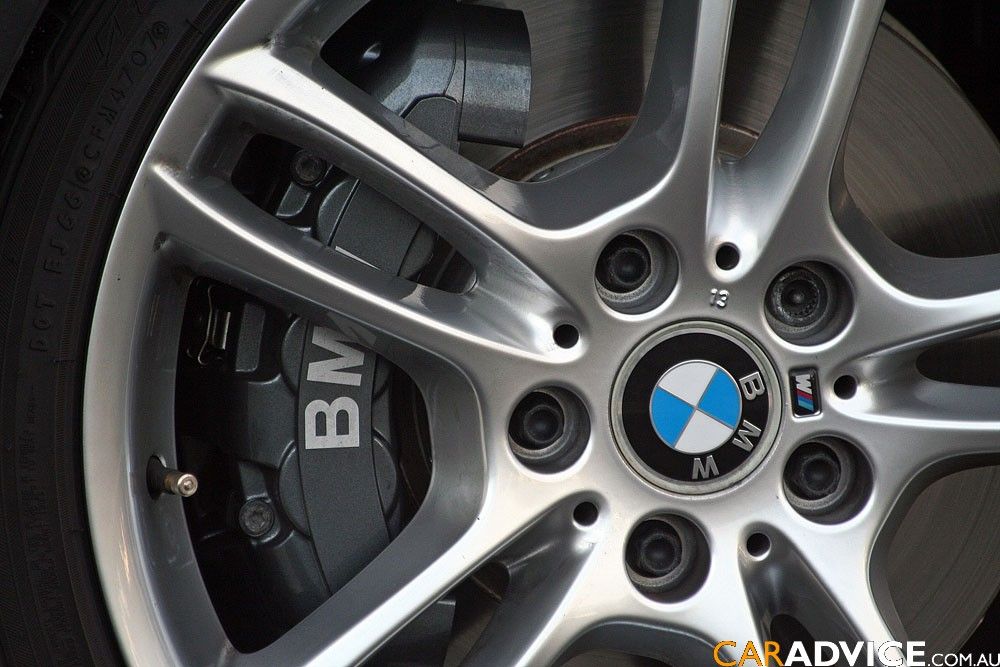

Рис. 21. Дисковий шестициліндровий гальмівний механізм БМВ зі збільшеною площею контакту гальмівних колодок з диском

Рис. 22. Дисковий шестициліндровий карбоно - керамічний гальмівний механізм компанії Ніссан зі збільшеною площею контакту гальмівних колодок з диском

Рис. 23. Гальмівні механізми з роз’ємними гальмівними дисками

Можливість заміни робочої частини гальмівного диска без заміни всього диска, що знижує вартість експлуатації гальмівного диска.

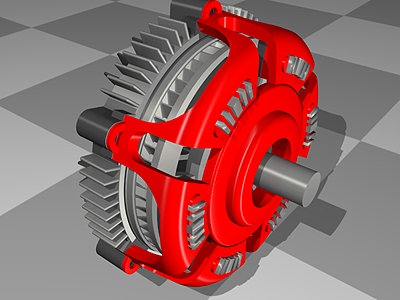

Рис 24. Вентилюємий дисковий гальмівний механізм спортивних автомобілів з покращеним охолодженням, шістьма колодками та контактом по 75% гальмівної площі Канадської компанії Сalled New Tech

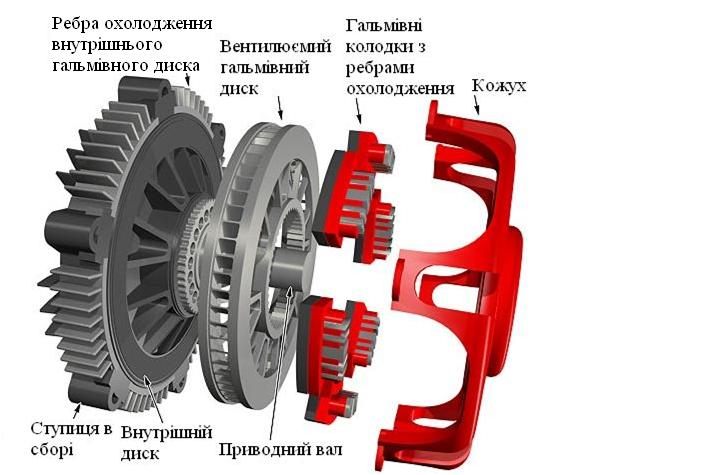

Рис. 25. Конструкція гальмівного механізму з покращеним охолодженням і шістьома гальмівними колодками та 75% площею одночасного контакту поверхні диска з гальмівними колодками
