Способ вращения

Способ вращения заключается в изменении положения объекта путем вращения его вокруг соответственно принятой оси при неизменных плоскостях проекций. Ось вращения принимается в одном из следующих положений: а) перпендикулярно плоскости проекции, б) параллельно плоскости проекции, в) совпадающей с плоскостью проекций.

Рассмотрим вращение отрезка АВ относительно оси, перпендикулярной к плоскости H. Через конец отрезка А проводят оси вращения MN. Относительно этой оси вращается второй конец отрезка – точка В. Чтобы получить на комплексном чертеже действительную длину отрезка, надо повернуть его так, чтобы он был параллелен плоскости V.

После вращения горизонтальная проекция отрезка должна быть параллельна оси x, поэтому на этой плоскости проекций и начинается построение. Из точки а радиусом ab описывают дугу окружности до пересечения с прямой, проведенной из точки а параллельно оси x ( рис. 32.1). Точка пересечения b₁ – новая горизонтальная проекция точки В. Фронтальную проекцию bʹ₁ точки В находят, проводя вертикальную линию связи из точки b₁ до пересечения с прямой, проведенной из точки bʹ параллельно оси x (в данном случае эта прямая совпадает с осью x). Соединив точки bʹ₁ и aʹ, на плоскости V получают действительную длину aʹbʹ₁ отрезка АВ.

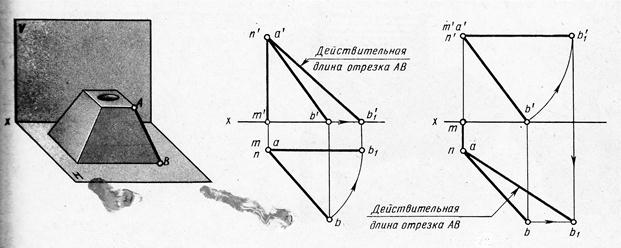

Рис. 32.1 Рис. 32.2

Эту задачу можно решить вращением отрезка АВ относительно оси, перпендикулярной к плоскости V (рис. 32.2).
