Определение геометрических параметровУсловие задания Варианты и исходные данные домашнего задания № 2
На рис. 2.2 показана конструктивная схема трёхстержневого кронштейна (фермы), задаваемая прямоугольными координатами характерных узлов А, В, С, D. Внешняя нагрузка в виде сосредоточенной силы F приложена к общему узлу D, образуя угол с осью Х. Прочность и жёсткость конструкции определяется видом материала стержней (сталь, чугун, медь) и соотношениями между площадями поперечных сечений . При решении задачи необходимо учесть, что один из стержней изготовлен неточно на величину δ, а у другого стержня после сборки конструкции температура изменяется на величину ∆t.
Рис. 2.2. Конструктивная схема стержневой системы Исходные данные, представленные в табл. 2.1 и 2.2, необходимо выбрать согласно шифру – двум последним цифрам зачётной книжки студента. Упругие и механические характеристики материалов стержней, приведенные в табл. 2.3, не зависят от шифра и принимаются одинаковыми во всех вариантах расчёта.
Для заданной трёхстержневой системы выполнить проектировочный расчёт на прочность: по известным нагрузкам, видам материалов и соотношениям между площадями поперечных сечений вычислить требуемые площади сечений и провести полную проверку правильности решения.
Таблица 2.1 Геометрические параметры стержневой сиcтемы
а – первая цифра шифра; б – вторая цифра шифра.
Таблица 2.2 Нагрузочные параметры стержневой системы
Таблица 2.3 Упругие и механические характеристики материалов

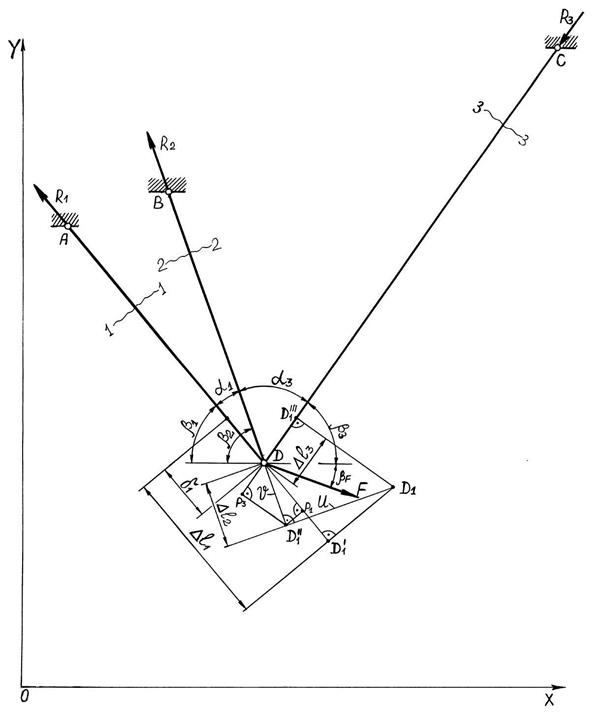

2.3. Пример расчёта и методические указания 2.3.1. Подготовка исходных данных и расчётной схемы Решение задачи начинаем с выбора исходных данных из табл. 2.1 и 2.2 согласно шифру. Рассмотрим следующие параметры: Координаты узлов, мм: xА = 1568; yА = 15806; xВ = 4989; yВ = 17050; xС = 18409; yС = 21935; xD = 8409; yD = 7654. Коэффициенты: v 1 = 2; v 2 = 3; v 3 = 1. Силовое воздействие: F = 400 кН; βF =20о. Монтажное воздействие: δ 1 = –2 мм. Температурное воздействие: ∆t 3 = –20оС. Откладываем в масштабе М 1:100 координаты x, y узлов А, В, С, D в произвольно выбранной системе координат ХОУ и соединяем узел D с узлами А, В и С, в результате чего получаем трёхстержневую четырёхшарнирную конструкцию (рис. 2.2). К общему узлу D прикладываем внешнюю силу F под углом βF к горизонтальной оси Х. Показываем в масштабе М 10:1 неточность изготовления одного из стержней с учётом знака δ. При положительном δ стержень изображаем длиннее проектного, а при отрицательном δ – короче. Для рассматриваемого примера расчётная схема показана на рис. 2.3. Длины стержней вычисляем по известным координатам узлов системы Рис. 2.3. Расчётная схема статически неопределимой системы Наименьшие углы (≤ 90о) между осью Х и направлениями стержней находим по формулам аналитической геометрии: Наименьшие углы (≤ 90о) между средним стержнем № 2 и крайними стержнями № 1 и № 3 находим по рис. 2.3: α 1 = β 2 – β 1 =69,999 – 9,998 = 20,001о; α 3 = 180о – β 2 – β 3 =180 – 69,999 – 54,999 = 55,002о. Аналогично определяем наименьший угол (≤ 90о) между осью Х и направлением силы F. В данном примере о. Найденные геометрические параметры рекомендуется проверить путём измерений линейкой (с учётом масштаба) и транспортиром.
