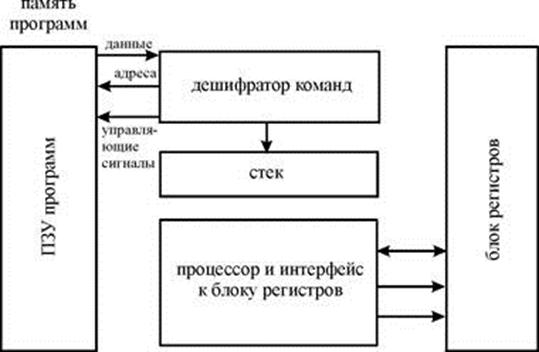

Гарвардская архитектура

Гарвардская архитектура была разработана Говардом Эйкеном в конце 1930-х годов в Гарвардском университете с целью увеличить скорость выполнения вычислительных операций и оптимизировать работу памяти.

Типичные операции (сложение и умножение) требуют от любого вычислительного устройства нескольких действий: выборку двух операндов, выбор инструкции и её выполнение, и, наконец, сохранение результата. Соответствующая схема реализации доступа к памяти имеет один очевидный недостаток — высокую стоимость. При разделении каналов передачи адреса и данных на кристалле процессора, последний должен иметь в два раза больше выводов. Способом решения этой проблемы стала идея использовать общую шину данных и шину адреса для всех внешних данных, а внутри процессора использовать шину данных, шину команд и две шины адреса. Такую концепцию стали называть модифицированной Гарвардской архитектурой.

Часто требуется выбрать три составляющие — два операнда и инструкцию(в алгоритмах цифровой обработки сигналов это наиболее встречаемая задача в БПФ и КИХ, БИХ фильтрах). Для этого существует кэш-память. В ней может храниться инструкция — обе шины остаются свободными, и появляется возможность передать два операнда одновременно. Использование кэш-памяти вместе с разделёнными шинами получило название «Super Harvard Architecture» («SHARC») — расширенная Гарвардская архитектура.

Примером могут послужить процессоры «Analog Devices»: ADSP-21xx — модифицированная Гарвардская Архитектура, ADSP-21xxx(SHARC) — расширенная Гарвардская Архитектура.
