Лекция 9

Темы:

1. Оптические преобразователи (продолжение) 2. Другие виды преобразователей 3. Передовые разрабатываемые технологии биосенсорных устройств 4. Биосенсорные системы 5. Коммерческие аспекты разработки биосенсорных устройств

Оптические преобразователи (продолжение)

Жидкими кристаллами (ЖК) называются жидкости, обладающие, как и кристаллы, анизотропией свойств.

Пусть, например, в жидкости молекулы имеют удлиненную палочкообразную форму. Первоначально силы межмолекулярного взаимодействия выстраивают их параллельно друг другу. При всех перемещениях молекул ЖК у них сохраняется направление длинных осей. В результате у такой жидкости будут различные характеристики в разных направлениях (анизотропия). Если участки длинных молекул, кроме того, повернуты по спиралиотносительно друг друга, то такой кристалл называется холестерическим (ХЖК), так как сходная структура была обнаружена у холестерина.

Повернутые участки молекул ХЖК отражают видимый свет только с определенной длиной волны, что обусловливает целый ряд физических эффектов, связанных с изменением окраски ХЖК, которая меняется при:

• изменении угла наблюдения, когда, освещенный белым цветом, он при повороте начинает переливаться всеми цветами радуги;
• приложении электрического напряжения;
• изменении температуры, меняющей шаг спирали;
• воздействии паров различных химических веществ на структуру кристалла; с помощью ХЖК можно обнаруживать миллионную объемную долю пара химического вещества в воздухе.

•

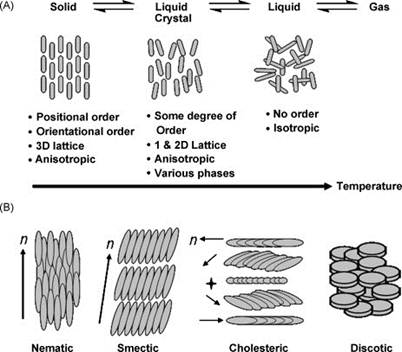

A. As heat is applied (left to right) the positional and orientational order of the molecules within the material changes from a more ordered, to a less ordered state. B. An idealised schematic of the arrangement and orientation of the molecular axes as exhibited by the various mesophases of thermotropic LC.
