Шахтные хранилища
Подземные хранилища шахтного типа (рис. 14.13) - это комплекс сооружений, состоящий из следующих элементов: 1) подземных выработок-резервуаров для хранения нефтепродуктов, 2) вскрывающих выработок, 3) выработок вспомогательного назначения, 4) наземных сооружений и 5) технологического оборудования.
Рис. 14.11. Схема сооружения подземной емкости в отложениях каменной соли: 1 - рассолоотводящая труба; 2 - водоподающая труба; 3 - обсадная труба; 4 - соляной пласт; 5 - соляной раствор
Рис. 14.12. Схема последовательности работ при создании хранилищ методом глубинных взрывов: а - бурение скважины на начальный размер; б - обсадка скважины (цементация затрубного пространства и бурение скважины на конечный размер); в - первый «прострел» скважины; д - взрыв основного заряда ВВ; е - готовое подземное хранилище

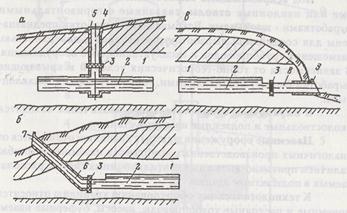

Рис.14.13. Схемы шахтных хранилищ с вертикальной (а), наклонной (6) и горизонтальной (в) вскрывающими выработками: 1 - толща непроницаемых пород; 2 - выработка-емкость; 3 - герметичная перемычка; 4 - вертикальная вскрывающая выработка; 5 - оголовок; 6 - наклонная вскрывающая выработка; 7 - устье; 8 - горизонтальная вскрывающая выработка; 9 – портал
Выработки-резервуары представляют собой отдельные тоннели или камеры, отходящие от магистральных выработок, или систему горизонтальных, взаимосвязанных выработок. В зависимости от емкости хранилища и устойчивости пород поперечное сечение выработок-резервуаров имеет круглую, сводчатую или трапецеидальную форму. Их высота составляет от 4-х (глинистый сланец) до 13-ти (гранит) метров. Под вскрывающими выработками понимают вертикальные или наклонные стволы, связанные с горизонтальными выработками - штольнями. Вскрывающие выработки предназначены для соединения выработок-резервуаров с поверхностью, размещения трубопроводов и эксплуатационного оборудования. В зависимости от горно-геологических условий вскрывающие выработки бывают вертикальными, горизонтальными и наклонными. В выработках вспомогательного назначения находятся околоствольные и подземные насосные станции. Наземные сооружения шахтных хранилищ отличаются от аналогичных производственных комплексов наземных нефтебаз наличием приточно-вытяжных вентиляционных систем, располагаемых в подшахтном здании. К технологическому оборудованию хранилищ относятся приемные и расходные трубопроводы, насосы, буферные наземные резервуары, измерительные устройства количества нефтепродуктов, приборы отбора проб и другие. Принципиальная схема шахтного хранилища приведена па рис. 14.14. Нефтепродукт, поступающий в данном случае по железной дороге, сливается в выработку-резервуар 1 самотеком. Для его откачки из хранилища в приямке (зумпфе) 2 располагают погружной насос, выполняющий роль подпорного. Основной же напор, необходимый для доставки нефтепродукта на поверхность земли, развивает продуктовый насос 3, расположенный в насосной камере 4. При этом нефтепродукт может отгружаться либо напрямую (через железнодорожную эстакаду 9), либо через буферные резервуары 8 (откуда он откачивается наземной насосной станцией 7 и подается, например, на автоналивные стояки 6). Сравнительные технико-экономические показатели шахтных хранилищ приведены в табл. 14.2. Рис, 14.14. Принципиальная схема шахтного хранилища нефтепродуктов: 1 - выработка-резервуар; 2 - приямок; 3 - продуктовый насос; 4 - насосная камера; 5 - ствол; 6 - автоналивные стояки; 7 - наземная насосная станция; 8 - буферные резервуары; 9 - железнодорожная эстакада.
Таблица 14.2 Сравнительные технико-экономические показатели хранилищ объемом 100 тыс. м3 (показатели наземных стальных резервуаров приняты за единицу)
Как видно из табл. 14.2, капитальные вложения в подземные хранилища шахтного типа на 31,5 % ниже, чем в наземные стальные резервуары, а эксплуатационные расходы - почти в 3 раза меньше. Удельный расход металла на 1 м3 емкости снижается в 6...7 раз. Еще большего уменьшения затрат можно добиться, если под хранилища переоборудовать отработанные выработки горнодобывающих предприятий. Хотя по стоимостным показателям хранилища шахтного типа уступают хранилищам в отложениях каменной соли, их преимущество заключается в возможности строительства практически во всех видах горных пород - в устойчивых и неустойчивых, проницаемых и непроницаемых. Это позволяет считать шахтные хранилища одним из перспективных типов хранилищ нефтепродуктов.
