Плунжерные рулевые машины

Рулевые машины с насосами переменной подачи

В зависимости от принципа действия, различают три вида гидравлических рулевых машин:

1. плунжерные;

2. лопастные;

3. с качающимися цилиндрами.

Плунжерные рулевые машины по числу плунжеров (цилиндров) делятся на два

вида:

1. двухплунжерные (двухцилиндровые);

2. четырехплунжерные (четырехцилиндровые).

Рассмотрим поочередно эти два вида рулевых машин.

Рулевой электропривод с 2-плунжерной гидравлической передачей (рис. 10.8) со-

стоит из электродвигателя 1, насоса 2, гидравлических ци­линдров 3.

Рис. 10.8. Устройство электрогидравлического 2-плунжерного рулевого привода:

1 – электродвигатель насоса; 2 – насос; 3 – гидравлический цилиндр; 4 – клапан

предохранительный перепускной; 5 – баллер руля; 6 – трубопровод; 7 – манипу-

лятор насоса

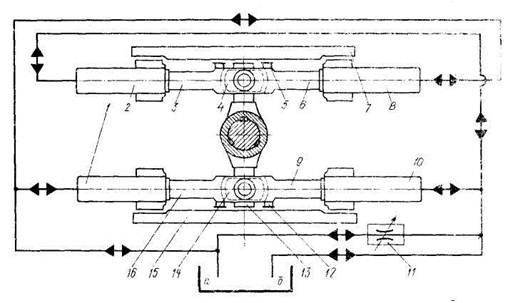

Рис. 10.9. Принципиальная схема четырехплунжерной рулевой машины:

I – подача и слив масла
