Построение модели данных. Диаграмма классов (Class Diagram)

Цель работы

В результате проделанной работы научилась строить диаграммы деятельности, моделировать поведения системы, детализировать алгоритмы выполнения операции.

Вывод

Диаграмма деятельности (Activity Diagram)

Научиться строить диаграмму деятельности. Моделирование поведения системы. Детализирование алгоритмов выполнения операции.

Цель работы

Диаграмма деятельности предназначена для моделирования поведения системы. Она позволяет детализировать алгоритм выполнения операций. Она состоит из действий, точек принятия решений, переходов в следующее состояние и полос синхронизации. Диаграммы представлены на рис.1,2.

Рис. 1. Activity-диаграмма, отражающая алгоритм «Искать по наименованию препарата»

Рис. 2. Activity-диаграмма, отражающая алгоритм «Продать товар»

Научиться строить диаграмму классов. Моделирование поведения системы. Детализирование алгоритмов выполнения операции.

Диаграмма классов служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать различные взаимосвязи между отдельными сущностями предметной области, а также описывает их внутреннюю структуру и типы отношений.

На основе представленной ER -диаграммы и основных объектов системы формируется диаграмма классов (рис. 1). На разработанной диаграмме классов представлены классы следующих стереотипов: классы-сущности (entity class) и граничные классы (boundary class). Вся необходимая информация хранится в объектах entity -класса, связанных между собой, атрибуты объектов – свойства, признаки сущностей. Boundary -классы обслуживают процессы взаимодействия внешних объектов с системой (формы, отчеты, запросы).

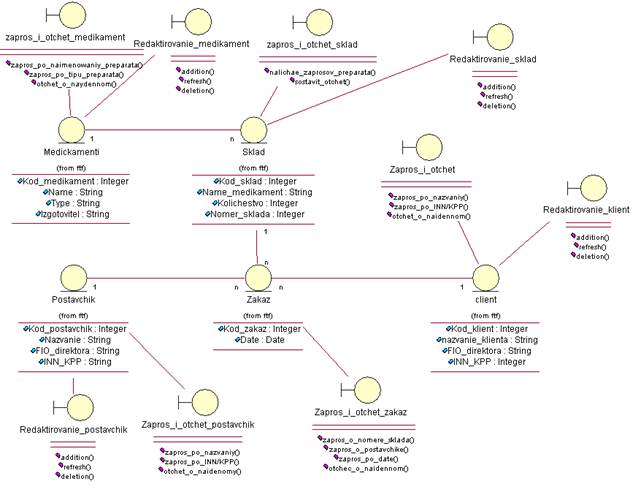

Рис. 1. Диаграмма классов

На основании анализа структуры учреждения, документооборота, системы отчетности были разработаны следующие классы:

Класс заказ

Данный класс является центральным по отношению ко всем остальным, обеспечивая связь остальных классов в системе. Содержит сведения о заказе даты, клиенте, поставщике и складе.

Класс Склад

Содержит сведения о складе: код склада, медикамент, количество медикамента

Класс Медикаменты

Содержит сведения о Издательство: наименование, тип, производитель.

Класс Клиент

Содержит сведения о Клиенте: Название, ИНН/КПП, ФИО директора.

Класс Поставщик

Содержит сведения о Поставщике: Название, ИНН/КПП, ФИО директора.

В результате проделанной работы научилась строить диаграмму классов. Моделирование поведения системы. Детализирование алгоритмов выполнения операции.
