Вакуумные зажимные устройства

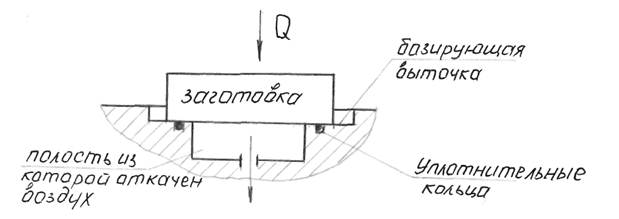

Вакуумные зажимные устройства работают по принципу непосредственной передачи атмосферного давления на закрепляемую заготовку.

Вакуумные устройства могут применяться для удержания заготовок из различных материалов с плоской или криволинейной поверхностью. Сила закрепления достаточна для выполнения операций отделки и чистовой обработки. Вакуумные устройства весьма эффективны для закрепления тонких пластин. Базовые поверхности заготовки могут быть как чисто обработанными, так и чёрными, но достаточно ровными без заметных на глаз впадин и выступов.

При наличии шлифованных поверхностей допускается установка заготовок без уплотнения. Открепление заготовок осуществляется сообщением полости из которой выкачен воздух с атмосферой.

Сила прижимающая заготовку рассчитывается по такой формуле

Q = F(l,033-P) кг.

где F — площадь в см², границы которой берутся по линии уплотнения Р -вакуум создаваемый в полости приспособления отсасывающим устройством.

На практике применяется вакуум 0,1.... 0,15кг/см²

Применения более глубокого вакуума обходится дорого, а усилие закрепления увеличивается незначительно.

Для равномерного многоточечного прижима заготовки к плите на установочной плоскости выполняют большое количество отверстий равномерно расположенных.

В этом случае закрепление проходит без местного выпучивания и коробления заготовки. Вакуум для индивидуальных установок создается:

а) центробежными насосами Р = 0,3 кг/см²

б) поршневыми одноступенчатыми Р = 0,005 кг/см²

двухступенчатыми Р = 0,01 кг/см²
