Электромеханический привод

В промышленности широко используется трёхфазный электрический ток, вследствие относительной лёгкости трансформирования его напряжения. Поэтому для станков применяют главным образом асинхронные электродвигатели трёхфазного тока с короткозамкнутым ротором. Эти электродвигатели просты, надёжны в эксплуатации и не нуждаются в пусковом реостате. Характерной особенностью двигателей этого типа является также незначительное изменение скорости вращения ротора при переменной нагрузке. Эти двигатели выпускаются с напряжением 127,220,380,500В с промышленной частотой в 50гц. Такого типа двигатели малой мощности допускают от 300 до 600 включений в

час.

В качестве силового привода к приспособлениям электродвигатели используются, как правило, через промежуточные механические

устройства, преобразующие вращательное движение ротора электродвигателя в поступательное движение исполнительного, например, зажимного механизма. Поэтому такие приводы называют электромеханическими. Имеются приспособления у которых вращательное движение ротора не преобразуется в поступательное (например, шлифовальные головки типа «фартуна»), но эти приспособления правильнее отнести к группе вспомогательного инструмента.

Зажимные устройства с приводом от электродвигателя находят применение в станках токарно-револьверной группы, агрегатных станках и автоматических линиях.

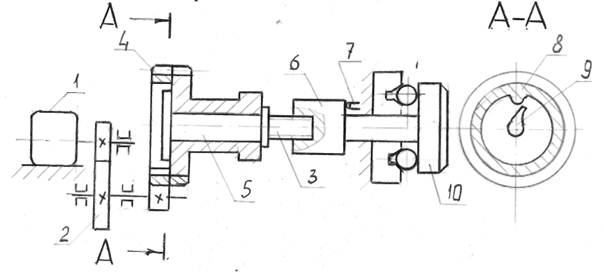

Рассмотрим принципиальную схему типового устройства электромеханическогопривода.

Электромеханический привод состоит из электромотора поз.1, редуктора поз.2, винтовой пары поз.З. Зубчатое колесо поз.4 свободно сидит на валу поз.5, уступ зубчатого колеса поз8, зацепляется с зубом поз.9 валика поз.5.

Это устройство позволяет валу электродвигателя сделать несколько оборотов без нагрузки и развить необходимую скорость вращения.

Вал поз.5 ввёртывается резьбовой частью в гайку поз.5, которая связана с исполнительным органом. Когда закрепление заготовки оканчивается, момент на валу электродвигателя резко возрастает, соответственно и возрастает и сила тока, в этот момент реле тока выключает электродвигатель.

При откреплении заготовки выключение эл.двигателя осуществляется путевым выключателем поз.7. Двигатель при этом вращается в другую сторону..
