Методика эксперимента

а) натурный эксперимент:

Исследовать свойства выпрямляющего контакта металл-полупроводник можно с помощью диода Шотки, который состоит из перехода металл-полупроводник, системы металлических выводов и корпуса.

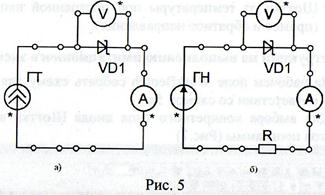

При прямом смещении ВАХ имеет большую крутизну: при малом изменении прямого напряжения ток диода изменяется резко. Для экспериментального исследования ВАХ в этом случае проще и точнее устанавливать величину тока, а напряжение, полученное на диоде, измерять. Для этого в качестве источника необходимо применять либо «генератор тока» (рис. 5а), либо гасящее сопротивление К (рис. 56).

ВАХ при обратном включении диода: даже при больших изменениях напряжения ток изменяется незначительно. В этом случае предпочтительнее использовать «генератор напряжений» для установки напряжения на диоде, а ток диода измерять (рис. 6).

б) Имитационный эксперимент:

Для осуществления имитационного экспериментального исследования контакта металл-полупроводник используется программа WorkBenth. С помощью имитационного эксперимента можно провести исследование контакта в более широком спектре задач. В данной работе предполагается выполнение следующих исследований:

1. Снятие ВАХ (прямое и обратное направления) диода Шоттки для двух значений температуры (например Т1=20°С и Т2=50°С);

2. Снятие температурной зависимости падения напряжения на переходе Шоттки от температуры при постоянной величине тока (прямое и обратное направления).

3. Снятие температурной зависимости тока через переход Шоттки от температуры при постоянной напряжения на переходе (прямое и обратное направления).
