Индикаторные узлы цифровых устройств
|
|
|
|
В качестве индикаторов состояния цифровых устройств широкое распостранение получили индикаторы на жидких кристаллах. В нихиспользуют вещества, оптические свойства (прозрачность) которых зависят от напряженности приложенного электрического поля. Жидкий кристалл помещается в плоском миниатюрном прозрачном сосуде с системой электродов определенной формы. При отсутствии поля благодаря упорядоченности структуры вещества жидкий кристалл прозрачен. При подаче напряжения на электроды начинается переориентация молекул под действием электрического поля и прозрачностьисчезает вблизи электродов.
Для связи устройств обработки цифровой информации с матричными и сегментными индикаторами разработаны специальные ИМС. В частности, специализированный дешифратор преобразует четырехразрядный двоичный код на входе в семь выходных сигналов, подача которых на одноименные сегменты индикатора обеспечивает высвечивание соответствующей десятичной цифры (табл.).
Табл…….
Таблица истинности дешифратора для управления сегментным дешифратором
| Десятичное число | Двоичный код | F2 | F3 | F4 | F9 | F6 | F7 | F8 |
Разработаны дешифраторы для преобразования двоичного кода в символы, соответствующие буквам русского и латинского алфавитов, воспроизводимые на матричном индикаторе.

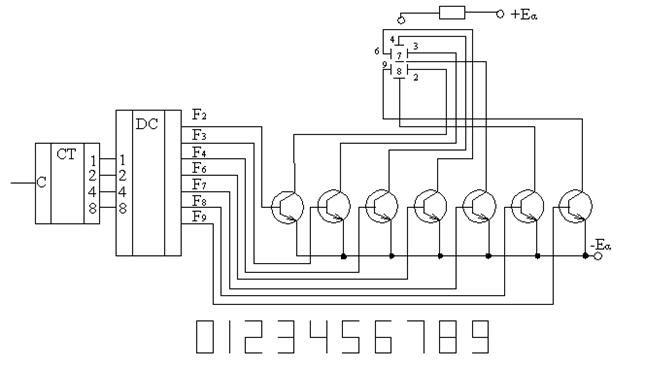

Рис…… Схема цифровой индикации.
На рис……. приведена схема цифрового счетчика с индикацией на светоизлучающих диодах (сегментный индикатор). Двоичный код на счетчике СТ преобразуется в дешифраторе DC в сигналы, подаваемые на соответствующие сегменты сегментного индикатора (без десятичной точки).
|
|
|
|
