Системы подчиненного регулирования (СПР)



Система последовательного действия содержит меньше элементов, простая и удобная в настройке. Особенностью системы последовательного действия является подчиненное регулирование основных параметров электропривода.



Число последовательно включенных регуляторов равно числу регулируемых параметров. На вход каждого регулятора подаются сигналы заданного и действительного значений регулируемого параметра, причем предыдущий регулятор вырабатывает сигнал задания для последующего. В системе легко вводятся ограничения.



ОБОБЩЕННАЯ СТРУКТУРНАЯ СХЕМА СПР





В соответствии со схемой передаточная функция (ПФ) объекта регулирования, например, второго контура запишется в виде



,



где W 02 (p) - передаточная функция собственно объекта 2го контура; W 0 1 (р) - передаточная функция объекта 1го контура; W p1 (p) - ПФ регулятора 1го контура; W 31 (р) - ПФ замкнутого первого контура.



В рассмотренной системе контур регулирования наждого пара­метра (координаты) содержит только одну "большую" постоянную времени, компенсируемую действием регулятора, что значительно облегчает синтез системы и позволяет применять однотипные регулирующие элементы.



Расчёт параметров СПР производится путём последовательной оптимизации отдельных контуров. Под оптимизацией понимается приведение передаточной функции замкнутого контура в соответствие с поставленными требованиями (быстродействие, перерегулирования и т.д).



ПФ объекта оптимизированного контура при определённых рассматриваемых ниже допущениях может быть сведена к виду



,



где W oк (р) - ПФ звеньев, действие которых компенсируется регулятором. Второй сомножитель представляет собой произведения ПФ апериодических звеньев, компенсация действия которых для данных условий нецелесообразна. Обычно постоянные времени τ малы по сравнению с постоянными времени входящими в сомножитель W oк (p). Поэтому не компенсируемые постоянные называются малыми, а компенсируемые - большими. Оптимизация в данном случае сводится к замене разомкнутой цепи с большой постоянной времени замкнутым контуром, описываем дифференциальным уравнением того же порядка, но с меньшей постоянной.



Передаточная функция и регулятора



,



где ∑τ = σ– сумма малых постоянных времени; а – коэффициент демпфирования контура.



КОНТУР РЕГУЛИРОВАНИЯ ТОКА

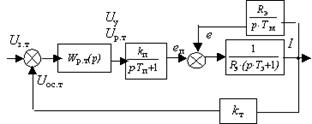

Структурная схема замкнутого контура регулирования тока якоря ДПТ



Структурная схема разомкнутой цепи



,



где: ; а = ат = 2.



Передаточная функция пропорционально – интегрального регулятора тока (ПИ-регулятора)



.



Структурная схема разомкнутой цепи регулирования с ПФ регулятора



Схема ПИ - регулятора тока





Передаточная функция разомкнутого контура



,



где: Т т = ат Т п – постоянная времени интегрирования контура тока.

Постоянная времени интегрирования регулятора



.

Постоянная времени обратной связи регулятора



.

Передаточный коэффициент ОС по току





где k д.т = k ш· k у - передаточный коэффициент измерителя тока, в/а; kш - коэффициент передачи шунта, в/а; kу - коэффициент усиления датчика тока.



Передаточная функция замкнутого контура регулирования тока имеет вид



.



КОНТУР РЕГУЛИРОВАНИЯ СКОРОСТИ



Регулятор контура скорости имеет пропорциональную либо пропорционально-интегральную характеристику, т.е. однократно- или двукратноинтегрирующая система. Они обладают астатизмом 1-го или 2-го порядка.



Структурная схема разомкнутого контура регулирования скорости



Обозначим σ = Т т; ; а = ас.

ПФ пропорционального регулятора скорости (П – регулятора)

.



Структурная схема разомкнутого оптимизированного контура скорости



ПФ разомкнутого контура

.



Схема пропорционального регулятора скорости





Передаточная функция регулятора



.



Передаточный коэффициент ОС по скорости



,



где k дс- передаточный коэффициент датчика скорости, В/об/мин.

Постоянная времени интегрирования контура скорости



.



Передаточная функция замкнутой системы регулирования скорости



.



Графики изменения скорости во времени в зависимости от коэффициента демпфирования представлены на рисунке









Схема регуляторов.





СТРУКТУРНАЯ СХЕМА ДВУХКОНТУРНОЙ ОДНОКРАТНОИНТЕГРИРУЮЩЕЙ СИСТЕМЫ РЕГУЛИРОВАНИЯ СКОРОСТИ (ТП-ДПТ)

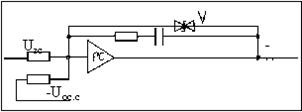

Если на вход П - или ПИ - регулятора скорости подать задающий сигнал Uзс скачком, то угловая скорость установится за указанное время и с указанным перерегулированием, но при отсутствии каких-либо ограничений на значение тока якоря, ЭДС выпрямителя, на ускорения механизмов и т.п. Практически ток якоря при этом превзойдет допустимое значение, поэтому должно быть предусмотрено ограничение тока. В системе подчинённого регулирования оно выполняется просто - для этого нужно огра­ничить максимальный уровень сигнала задания тока Uзт т.е., сигнала на выходе регулятора скорости. Ограничение этого сигнала достигается установкой в цепь обратной связи усилителя скорости стабилитронов V.





При такой схеме ограничения тока и изменения Uзс скачком регулятор скорости сразу входит в ограничение, т.е. устанавливается скачком Uзтmax,соответствующее допустимому току якоря. Контур тока отрабатывает это задание за время t = 4,7· T П с перерегулированием 4,33% и привод разгоняется с постоянным значением тока. Ускорение привода будет зависить от момента инерции и момента статической нагрузки. По достижении заданной угловой скорости за счёт сигнала обратной связи по скорости регулятор выйдет из зоны ограничения и будет уменьшать Uзт до уровня, определяемого нагрузкой.



При перегрузке или стопорении привода резкое снижение угловой скорости, т.е. сигнала ООС по скорости, также вводит регулятор скорости в зону ограничения, и привод работает с постоянным допустимым моментом. Изменяя уровень ограничения Uзт, можно изменять значение этого момента.





Механические характеристики двигателя в системе подчинённого регулирования. Ограничение тока двигателя при пусках и торможениях в системах подчинённого регулирования обычно дости­гается не ограничением выход­ного сигнала регулятора скорости (ограничение сохраняется как средство защиты), а применением задатчика интенсивности (ЗИ), посредством которого сигнал задания скорости изменяется не скачком, а линейно во времени до требуемого уровня. Ток якоря при этом устанавливается и спадает в конце пуска или торможения по оптимальному закону, а угловая скорость привода, при Mс = const изменяется по линейному закону, следуя за сигналом задатчика.



Основным достоинством применения ЗИ является независимость значения ускорения привода от статического момента.



Функциональная схема ЗИ с временем отработки до 20 сек.





Первый усилитель работает в режиме регулируемого ограничения. Его выходное напряжение интегрируется во времени с помощью второго усилителя с парафазным выходом

,

где: - постоянная интегрирования.



Время интегрирования t для номинального значения выходного напряжения может регулироваться изменением входного сигнал или постоянной времени T.



В схеме используются оба этих способа. Ступенчатое изменение времени интегрирования осуществляется коммутацией части сопротивления, а плавная регулировка производится воздейсвтием на узел ограничения 3, определяющий предельную величину выходного напряжения первого усилителя.

Вся система охватывается жёсткой отрицательной ОС с коэффициентом передачи, равным 1(R1 = Rос). В результате выходное напряжение интегратора в процессе отработки устанавливается равным напряжению задания .



Пока выходное напряжение не достигло уровня напряжения жёсткая обратная связь блокирована и первый усилитель имеет на выходе напряжение, определяемое узлом ограничения 3 и не зависящее от величины входного сигнала . В тот момент, когда напряжения исравниваются по величине, выходное напряжение первого усилителя резко уменьшается практически до 0 и процесс интегрирования на этом прекращается.



Один из главных недостатков систем подчинённого регулирования - это уменьшение быстродействия системы примерно в 2m-1 раз по мере роста числа последовательных контуров; m - номер контура. Поэтому используется число последовательных контуров не более трех-четырёх.



Системы подчинённого регулирования широко примененяются не только в приводах постоянного тока, но и в приводах переменного тока.

УНИФИЦИРОВАННАЯ БЛОЧНАЯ СИСТЕМА РЕГУЛЯТОРОВ (УБСР)



Основные задачи управления электроприводами могут быть решены с помощью относительно небольшого набора командных устройств, датчиков и регулирующих устройств. Законы регулирования - пропорциональный (П), интегральный (И), пропорционально-интегральный (ПИ) и др. могут быть реализованы применением однотипных усилителей постоянного тока с различными связями и цепями на входе. С помощью функциональных преобразователей можно выполнить операции умножения, деления, введения различного рода нелинейностей. Датчики, помимо измерения параметров, обеспечивают разделение потенцналов измеряемой и входной величин. Система выполняется в виде блочной конструкции, включающей в себя отдельные функциональные модули, которые могут набираться в любых комбинациях в шкафах.



Структурная схема операционного усилителя (ОУ)





z1, z2,…,zn входные сопротивления; zос – сопротивление обратной связи; Rф, Сф – сопротивление и емкость фильтра; zн – входное сопротивление нагрузки; y – операционный усилитель. Выходное напряжение ОУ





Схемы регуляторов:



пропорциональный П





интегральный И



,



где



дифференциальный Д



,



где



интегрально-пропорциональный ИП



пропорционально-интегральный ПИ





пропорционально-интегрально-дифференциальный ПИД
