ЭЛЕКТРИЧЕСКИЕ КОНТАКТЫ В ЭА

Число контактов РЭС соизмеримо с числом основных функциональных элементов, (и даже превышает это число). Поэтому стоимость произодства и надежность эксплуатации РЭС в значительной степени определяются конструкцией контактов и технологией их реализации в производстве. Основным назначением контактного соединения является передача электрической энергии от одного проводника к другому. Кроме того, контакт является: элементом конструкции, предназначенным для креп­ления элементов; точкой возможного разрыва цепи, облегчающей ее монтаж и обслуживание; точкой испытания схемы; каналом передачи тепла, выделяемого в элементах.

В РЭС используются временные, постоянные и полупостоянные элек­трические контакты. К временным следует отнести разъемное и винтовое со­единение, к постоянным — сварку и клейку, полупостоянным — паяное соеди­нение, соединение накруткой, опрессовкой и прижимом.

1.1. Постоянные электрические контакты.

Сварочное соединение обладает высокой механической прочностью, способ­ностью Выдерживать циклические температурные воздействия, обеспечивает вы­сокую плотность монтажа и рекомендуется для применения при разработке мик­роминиатюрной аппаратуры. При выполнении соединений сварочными токами можно повредить МС, диоды, транзисторы.

При контактировании сваркой необходимо обеспечить локализацию тепла.

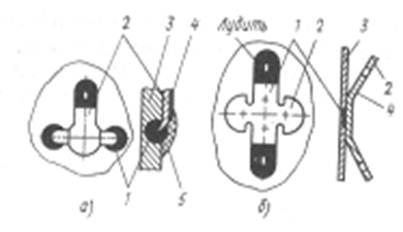

Рис. 1. Соединение сваркой контактно­го лепестка из плакированного медью алюминия с корпусом из алюминиевого сплава с помощью аргонодуговой сварки (а) и точечной электросварки (б): 1 —место сварки; 2 —лепестки; 3 —корпус; 4 —плакированная поверхность; 5—компаунд

Рис. 2. Соединение лепестка с листовым корпусом холодной сваркой:

1 —корпус; 2 —плакирую­щий слой; 3 —лепесток

Сварка с медной фольгой не дает стабильного качества из-за высокой теплопроводности меди (10... 20% сварных контактов могут быть перегреты или недогреты). Поэтому материал контактной поверхности под сварку выбирается с меньшей, чем у меди, теплопроводностью (никель, нержавеющая сталь).

Иногда для контактирования несущей конструкции из литого алюминиевого сплава используется аргонодуговая сварка (рис. 1 а). В этом случае место контакта защищается от коррозии компаундом.
