Условия устойчивости импульсных систем

Степень характеристического уравнения	Условия устойчивости
m=1	a0+a1>0, a0-a1>0
m=2	a0+a1+a2>0, a0-a1+a2>0, a0-a2>0
m=3     и т.д.	a0+a1+a2+a3>0, a0-a1+a2-a3>0, a0(a0-a2)-a3(a3-a1)>0, 3(a0+a3)-a1-a3>0

Сложность условий устойчивости резко возрастает с ростом степени m характеристического полинома замкнутой системы. Поэтому практически алгебраический критерий используется при m £ 3.

Аналог критерия Михайлова. Для устойчивости линейной импульсной системы m-го порядка необходимо и достаточно, чтобы изменение аргумента функции D(e ^jwT) при изменении частоты w от 0 до p/T равнялось бы значению mp, то есть

D arg D (e ^jwT) = mp, 0 £ w £ p/T. (1.97)

Здесь D (e ^jwT) получается путем замены z на e ^jwT в характеристическом полиноме замкнутой импульсной системы

D(z) = a₀z^m + a₁z^m-1 +... + a_m-1z + a_m, z = e ^jwT.

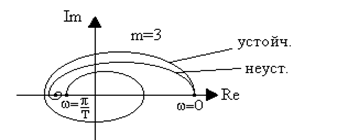

На рис. 1.14 приведены аналоги кривых Михайлова для устойчивой и неустойчивой импульсной системы при m = 3.

Рис. 1.14. Аналоги годографов Михайлова

Аналог критерия Найквиста. Если разомкнутая система устойчива, то для устойчивости замкнутой импульсной системы требуется, чтобы амплитудно-фазовая частотная характеристика разомкнутой импульсной системы W(e^jwT) не охватывала точку с координатами (-1, j0). Для устойчивости замкнутой системы при неустойчивой разомкнутой цепи требуется, чтобы амплитудно-фазовая характеристика разомкнутой цепи охватывала точку (-1, j0) на угол pp (против часовой стрелки), где p - число полюсов разомкнутой цепи, лежащих вне единичного круга z = e ^jwT.

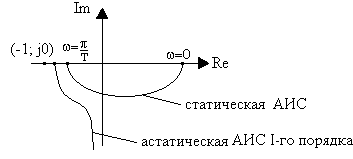

Рис. 1.15.АФЧХ устойчивых импульсных систем

На рис. 1.15 показаны амплитудно-фазовые частотные характеристики устойчивых импульсных систем.

Для пользования критериями устойчивости Гурвица и Михайлова в обычной формулировке отображают внутренность круга единичного радиуса плоскости z на левую полуплоскость комплексной переменной w (рис. 1.16) с помощью конформного преобразования [5]

(1.98)

Рис. 1.16. Конформное преобразование

После подстановки z из (1.98) в (1.95) получим преобразованное характеристическое уравнение импульсной системы

, (1.99)

которое приводится к виду

. (1.100)

Все корни z_i уравнения (1.95), лежащие внутри единичного круга, перейдут в левую полуплоскость w (рис. 1.16). Поэтому при использовании преобразованного характеристического уравнения (1.100) для устойчивости импульсной системы необходимо и достаточно, чтобы все корни w _i (i = 1, 2,..., m) имели отрицательные вещественные части. Границей устойчивости служит мнимая ось.

Для исследования устойчивости импульсных систем могут применяться также логарифмические частотные характеристики в той же формулировке, что и для обыкновенных линейных систем.
