АЭП с АД с реостатным регулированием

АЭП с асинхронным двигателем

рис.1

Эти схемы применяются для АД с фазным ротором.

Принцип действия: Изменяя активное сопротивление цепи ротора, мы тем самым воздействуем на скольжение, при этом изменяется угловая скорость.

Один из важнейших показателей качества регулирования – плавность. В данном случае зависит от числа ступеней добавочного сопротивления вводимого в цепь ротора, которое в свою очередь ограничивается стандартной аппаратурой управления с помощью релейно-контакторных схем. Увеличение числа ступеней повлечет за собой увеличение числа реле и контактов, что в свою очередь приведет к уменьшению быстродействия и надежности системы в целом. Кроме того, такие электроприводы обладают низкими энергетическими показателями, невысоким КПД в области глубокого регулирования, при значительном увеличении добавочного сопротивления резко уменьшается жесткость характеристики что скажется на устойчивости работы электропривода.

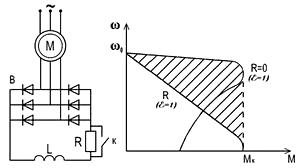

С целью увеличения плавности регулирования применяют импульсное параметрическое регулирование. Сущность этого метода заключается в попеременном введении и выведении добавочного сопротивления в цепи ротора, при этом среднее значение равно:

где t₁- длительность замкнутого состояния ключа;

t₂- длительность разомкнутого состояния ключа.

рис.2

ω будет изменятся плавно в приделе между двумя граничными характеристиками ε=1 и ε=0

Диапазон регулирования скорости в ЭП с реостатным регулированием ограничивается:

1. Большими потерями мощности (низкий КПД)

2. Низкой стабильностью(Д=1,5÷1).
