С вентильным двигателем

Автоматизированные электроприводы переменного тока

АЭП с вентильным двигателем состоит из синхронного двигателя статор которого может питаться непосредственно от промышленной электросети. Кроме того питание может осуществляться через преобразовательное устройство. Ротор имеет электромагнитную систему возбуждения с постоянными магнитами.

Кроме этого вентильный электропривод электронный коммутатор, который представляет из себя преобразователь частоты, реже НПЧ, чаще ПЧ с ПЗПТ. Функционально этот коммутатор подобен коллектору в машине постоянного тока. Преобразователь частоты управляется либо функцией положения ротора, либо функцией магнитного потока.

Вентильный коммутатор присоединяется к выводам статорной обмотки СД и выполняет две основные функции:

1. распределение постоянного тока по цепям двигателя.

2. преобразование постоянного тока в трехфазный переменный ток с регулируемой частотой и амплитудой.

Последовательность переключения тока статора и связанная с этим очередность отпирания силовых ключей определяется с помощью датчика положения ротора.

Электропривод с вентильным двигателем различаются:

1. по типу ПЧ;

2. по устройству системы управления.

Все они обладают следующими общими признаками:

1. возможность регулирования ω вращения, изменением амплитуды напряжения подводимого к статору (вниз).

2. возможность регулирования ω вращения, изменением I_Возб (вверх).

3. возможность регулирования ω вращения, изменением частоты напряжения подводимого к статору (вверх и вниз).

При этом характеристики вентильного электропривода в зависимости от режима работы коммутатора аналогичны:

· регулировочные характеристики СД

· регулировочные характеристики ДПТ НВ

· регулировочные характеристики ДПТ ПВ

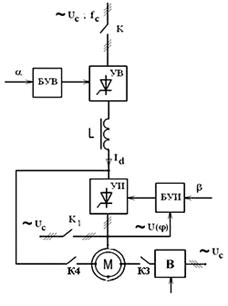

рис.55

где L –фильтр для сглаживания пульсации постоянного тока;

УИ – управляемый инвертор;

БУИ – блок управления инвертором (сигнал углового положения ротора - измеряется косвенно напряжение и фаза с выхода инвертора);

В – возбудитель, предназначенный для питания обмотки возбуждения ротора.

Работа схемы:

1. Чаще всего УИ работает с некоторым постоянным углом β определяющим фиксированную частоту инвертора, регулирование ω производится изменением напряжения, т.е. (“вниз”)

2. Если , то регулировать можно изменением тока возбуждения (регулирование “вверх”);

3. Частотное регулирование (“вверх и вниз”); Но при увеличении частоты напряжения на статор СД момент изменится, необходимо изменять ток возбуждения.

4. В АЭП имеется возможность реализации механической характеристики двигателя последовательного возбуждения. Для этого ОВ ротора включают последовательно с УВ.

рис.56

Режим работы вентильного коммутатора и реализуемые им функции проиллюстрируем с помощью семейства регулировочных механических характеристик вентильного ЭП.

1. Замкнуты К₁ и К₃ ;

2. Замкнуты К₂ и К₃ , ,;

3. Замкнуты К₂ и К₃ , ,;

4. Замкнуты К₂ и К₃ , , ;

5. Замкнуты К₁ и К₄.

Преимущество: вентильных электроприводов – большие функциональные возможности (большие моменты при малых угловых скоростях).

Недостатки:

1. большое число переключений;

2. Низкое быстродействие;

3. Низкая надежность;

4. Ограниченная разрешающая способность по мощности.
