Делитель напряжения

В качестве примера рассмотрим простейший случай-делитель напряжения с одним рабочим плечом. При отсутствии измеряемой величины напряжение снимаемое с сопротивления

,

, где и - полное (активное и пассивное) сопротивление плеч делителя.

Обычно плечи измерительной цепи изготавливают из одинаковых по конструкции преобразователей, для которых выполняется условие , где n > 0-коэффициент симметрии.

Под воздействием измеряемой величины сопротивления плеча изменится на величину и станет равным

, что приведет к изменению падения напряжения на сопротивлении .

Это изменение напряжения соответствует изменению сопротивления и является, таким образом, параметром, несущим информацию об измеряемой величине. Это выходной сигнал.

;

, где - падение напряжения на сопротивлении .

Подставив в полученное уравнение и проведя преобразования, получим

,

Т.к. , то можно записать

Зная что , получим

Откуда следует, что чувствительность делителя напряжения определяется величиной напряжения питания и коэффициентом симметрии делителя и не зависит от значений сопротивлений плеч.

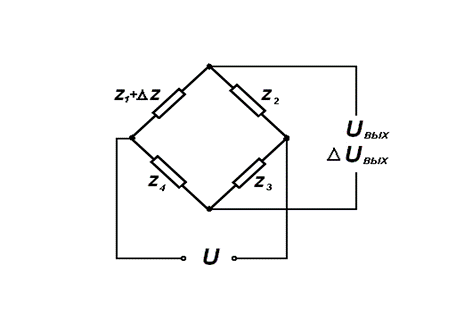

Рассуждая аналогичным образом, получают такую же формулу и для мостовой цепи с одним рабочим плечом.

Доказано что увеличение числа рабочих плеч в измерительной цепи увеличивает только величину выходного сигнала, но не изменяет ее чувствительность.

В датчиках деформации термокомпенсационные сопротивления 0 не ставят, т.к. для расчета необходимо экспериментальное определение значения температурной погрешности 0, что сложно осуществить в обычных датчиках. Поэтому для изготовления датчиков деформации широко используют термокомпенсированные тензометрические проволоки, температурный коэффициент сопротивления которых можно получить специальным отжигом заданной величины, соответствующей температурному коэффициенту материала исследуемого объекта.
