Характеристика физических сред для передачи оптических сигналов

Распространение оптических электромагнитных волн может происходить в различных физических средах: в атмосфере, в волоконных световодах, выполненных из различных материалов (стекла, полупроводников, пластмасс), в волноводах интегральных микросхем, в ближнем и дальнем космосе.

Для реализации систем передачи наибольший интерес представляют такие физические среды как стеклянные и полупроводниковые волокна, волноводы микросхем и атмосфера Земли. К важнейшим характеристикам сред распространения оптических излучений необходимо отнести следующие показатели и зависимости.

Показатель преломления среды, смысл которого поясняет соотношение (12.4):

(12.4)

где e и m - показатели диэлектрической и магнитной проницаемости среды, значение n для любого вещества всегда больше 1, т.к. скорость распространения оптических волн v всегда меньше в среде по сравнению с вакуумом с (12.5):

(12.5)

Зависимость показателя преломления от длины волны излучения характеризует дисперсию фазовых скоростей распространения света в веществе (рисунок 12.2).

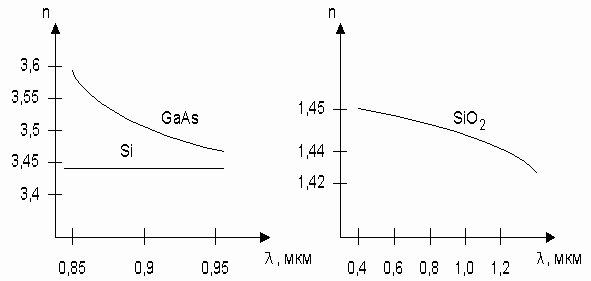

Рисунок 12.2 Зависимость n (l)

Нелинейная зависимость показателя преломления от величины мощности оптического излучения (квадратичная, кубичная)

(12.6)

обусловлена свойствами некоторых сред при высокой плотности мощности светового потока (10⁷...10⁹ Вт/см²). Такая плотность мощности обычно создается лазерными источниками когерентного излучения.

Поглощение оптического излучения в материалах вызвано квантовыми переходами между различными молекулярными уровнями вещества. Например, в стекле (SiO₂) пик поглощения приходится на длину волны 9,2 мкм, однако его "хвост" тянется до диапазона 0,8 ¸ 1,6 мкм. Кроме того, в стеклянных волокнах большую роль играют примеси гидроксильных ионов ОН` переходных металлов Fe, Ni, Cr, V, Cu, которые приводят к большой неравномерности характеристики затухания (рисунок 12.3)

Рассеяние оптического излучения может происходить на малых неоднородностях материалов, габариты которых сопоставимы с длиной оптической волны, в том числе на малых изгибах волноводов.

Характеристика затухания стекловолокна из-за поглощения и рассеяния имеет характер "окон прозрачности" с ограниченными диапазонами частот, которые рекомендованы для систем передачи. При этом параметры затухания нормированы для применения в системах передачи (рисунок 12.4).

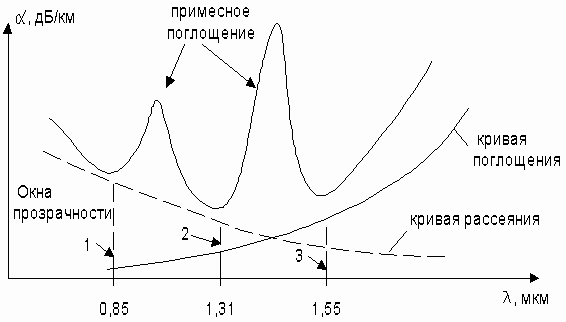

Рисунок 12.3 Спектральные характеристики затухания стеклянного волокна

Рисунок 12.4 Нормированная характеристика затухания одномодового стекловолокна согласно рекомендации МСЭ-Т G.957
