Резистивный элемент (резистор)

Основные понятия

Лекция 1.Элементы электрических цепей и электрических схем

Цель лекции: ознакомить с основными понятиями электрических цепей.

Электромагнитные процессы, протекающие в электрических цепях можно описать с помощью таких интегральных понятий, как: напряжение, ток, электродвижущая сила (ЭДС). Электротехнические устройства, производящие электрическую энергию, называются генераторами или источниками электрической энергии, а устройства, потребляющие ее – приемниками электрической энергии. Все элементы электрической цепи условно можно разделить на активные и пассивные. Активным называется элемент, содержащий в своей структуре источник электрической энергии. К пассивным относятся элементы, в которых рассеивается (резисторы) или накапливается (катушка индуктивности и конденсаторы) энергия. Если элементы описываются линейными дифференциальными или алгебраическими уравнениями, то они называются линейными, в противном случае они относятся к классу нелинейных. Если параметры элемента не являются функциями пространственных координат, определяющих его геометрические размеры, то он называетсяэлементом с сосредоточенными параметрами. Цепи, содержащие только линейные элементы, называются линейными. Наличие в схеме хотя бы одного нелинейного элемента относит ее к классу нелинейных.

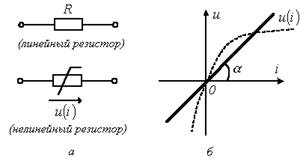

Рисунок 1.1

Резистор – это пассивный элемент, характеризующийся резистивным сопротивлением (рисунок 1.1,а). Основной характеристикой резистивного элемента является зависимость , называемая вольтамперной характеристикой (ВАХ). Если зависимость представляет собой прямую линию, проходящую через начало координат (см.рисунок 1.1,б), то резистор называется линейным и описывается соотношением

Нелинейным резистивным элементом называется элемент, ВАХ которого нелинейна (рисунок 1.1,б).

1.3 Индуктивный элемент

Рисунок 1.2

Индуктивность определяется отношением потокосцепления к току, протекающему по виткам катушки (рисунок 1.2,а),

Основной характеристикой катушки индуктивности является зависимость , называемая вебер-амперной характеристикой. Для линейных катушек индуктивности зависимость представляет собой прямую линию (рисунок 1.2,б); при этом. Для нелинейных - зависимость нелинейная (рисунок 1.2,б).
