Макетирование

Макетирование - проектно-исследовательское моделирова­ние, направленное на получение наглядной информации о свой­ствах проектируемого изделия в форме объемного изображения. Макет, объемное изображение,дает сведения о пространственной структуре, размерах, пропорциях, пластике (топологии) поверхностей, цветофактурном решении и других особенностях изделия.

В процессе работы дизайнеру неминуемо приходится при­нимать важное и мотивированное решение относительно масш­таба выполняемых макетов. При этом принимаются во внимание:

· типология объектов разработки;

· этап проектирования, его рабочие задачи;

· материал, технология изготовления и реальная трудоем­кость макета;

· его конструктивная сложность, допустимая и необходи­мая степень детализации;

· имеющаяся производственная площадь для сборки, воп­росы транспортировки и длительного хранения;

· сложившиеся традиции, личный опыт и творческие предпочтения;

· существующие методические рекомендации и действующие нормали.

В архитектуре макетирование – это процесс создания, как правило, из бумаги (картона) уменьшенную версию строения или сооружения. Результат этого процесса – макет, визуальная, объемная композиция по чертежам будущего строения. Необходима такая работа для того, чтоб устранить какие-либо неточности, неудобства будущего объекта еще на первом этапе его создания. Именно макетирование обеспечивает точный перенос объекта с листов, с чертежей в реальное пространство. Макетирование бывает 5 видов: архитектурное, планировочное, промышленное, подарочное, концептуальное.

Рис.1 - Макет объекта (архитектурное макетирование)

Функции макетов

В дизайн-процессе практически реализуется комплекс рабочих функций макетов.

Проектные функции макетов связаны со становлением и ре­ализацией замысла, трансформацией, детализацией и обосновани­ем дизайнерских решений, с конструктивным переформировани­ем объекта и приведением его в соответствие с идеалом формы, с выбранной системой мышления.

Их исследовательская функция проявляется в экспериментальном вариантном проектном поиске, апробировании разных направлений преобразования объекта, различного композицион­ного соотношения и пластического решения его частей и элементов, попытках реализации ряда рациональных принципов (унификации, агрегатирования, модульно-комбинаторного формообразо­вания и др.). Тем самым создается база для анализа, сравнитель­ной оценки, выводов и корректировок, уточнения стратегии и так­тики проектирования. При этом именно макет является средством, которое позволяет осуществлять проектные действия и в то же время исследовать их результаты - устанавливать осуществи­мость идей и предположений, определять совместимость различных требований. Он указывает на необходимые изменения в намечаемом решении и дает возможность свести к минимуму ошибки, в чем проявляется его корректирующая функция.

Главное назначение поисковых макетов - нести в себе но­вое знание, способствовать рождению новых, оригинальных идей. Речь, следовательно, идет об эвристической функции, в основе которой - традиционное наличие обратной связи между мысленны­ми и наглядными, иконическими образами. Эту важнейшую про­дуктивную функцию макетов связывают с их способностью сти­мулировать процесс творчества дизайнера, побуждать к изобрета­тельству, умению преодолевать традиционные подходы к реше­нию проектных задач.

С эвристической функцией стыкуется прогностическая - как продуцирование в структуре проектного решения элемента но­визны, перспективно ориентированного на определенный вре­менной период. Под «прогнозом» обычно имеют в виду вероятно­стные утверждения о будущем с относительно высокой степенью достоверности.

Ориентирующий идеал формируется в дизайн-процессе при участии художественно-образного компонента профессионально­го мышления и под влиянием художественно-культурных образ­цов. Немалую роль при этом может играть и творческая индиви­дуальность автора, его стилистический почерк. Как носители эсте художественные, включенные в контекст культуры. Иначе говоря, художественно-идеологическая функция также характерна для них, если они создаются дизайнером.

Через характеристики макета дизайнер выражает свое отношение к культуре, худо­жественным традициям и новациям, к потенциальному потреби­телю дизайн-продукта. Изготовляя объемные модели различного назначения, дизайнер моделирует мышление и действия специа­листов и потребителей, а при разработке сложных системно-средовых объектов - диалог оператора и среды. Так макеты становятся инструментом психологического моделирования, в чем можно усмотреть их немаловажное назначение. В них характеристики объекта разработки находят материальное воплощение, диктуемое характером авторского замысла.

В композиционном макетировании воспроизводятся, прежде всего, планировка и объемно-пространствен­ная структура объекта, его тектоника, ритмический и пластичес­кий строй, пропорции основных частей, доминанты. При исполне­нии далее макетом доводочной функции он обогащается деталями, уточняются пропорции частей и элементов, их образно-пласти­ческий характер, цветографика, текстура и гармоничные пласти­ческие переходы поверхностей, определяются точные простран­ственно-размерные

Организационно - методически всегда необходимо фиксировать, закреплять промежуточные и конечные результаты процесса проектирования также транслировать их во времени и пространстве, передавать заказчику, производству. С этой задачей успеш­но справляются макеты, сокращающие графическую документа­цию и улучшающие взаимопонимание между проектировщиками и заказчиками. При этом реализуются их репродуктивная и коммуникативная функции, демонстрационная (выставочная) или презентативная (проявляется в специфических постпроектных условиях, например, в выставочных экспозициях, при съемке видеоклипов или в обстановке публичной защиты студентом дипломной работы).

Учебная функция макетов может иметь разноплановое конкретное проявление. Прежде всего отметим, что включенные в академический дизайн-процесс, они призваны научить мыслить и проектировать в трехмерном пространстве, развивать воображение и чувство геометрической, пластической и пропорционально-ритмической гармонии.

Типология макетов

Проектные макеты различают по назначению (в связи с задачами этапа работы), масштабу, материалу, технологии, структурной сложности, мере условности и детализации, степени завершенности, цветографическим особенностям, трудоемкости, прочности, долговечности и качеству исполнения. Внутреннее устройство объекта разработки они обычно не моделируют.

Жесткой системы связей между видами, классами и типами макетов нет, поскольку в зависимости от складывающейся проектной ситуации один и тот же макет можно классифицировать по-разному. Исследователи проектной методики выделяют, во- первых, два вида макетов - черновые и чистовые или рабочие и выставочные. Черновые (рабочие) макеты - называют также предварительными. Во-вторых, в зависимости от выполняемых функ­ций они классифицируются на поисковые, доводочные и демонстрационные, причем первые и вторые рассматриваются как разновидности черновых, а термины «чистовой», «выставочный» и «демонстрационный» - синонимы. Поисковые макеты иногда называют проективными, а доводочные - коррективными или проверочными.

Поисковый макет - однородное по материалу и цвету объемное изображение, обладающее максимальными обобщенностью и выразительностью при минимальном использовании изобразительных средств, выполненное в короткий срок с возможно меньшими затратами труда.

С помощью доводочного макета отрабатывается оптимальный вариант решения из числа полученных в процессе поиска и определяются окончательные характеристики создаваемого изде­лия, его композиционного решения. Эта процедура используется не только для уточнения внешнего вида, но и для разработки чер­тежей деталей и узлов технологической оснастки; распространен­ный вид доводки - геометрическая систематизация поверхности изделия с учетом условий зрительного восприятия и с целью обеспечения технологичности формообразующих элементов. Про­цесс доводки - система последовательных действий: от. макета к чертежу и от чертежа - к макету.

Демонстрационные (чистовые, экспозиционные, выставочные) макеты дают полное и законченное представле­ние об эстетическом (художественном) уровне дизайн-объекта, исчерпывающую информацию о его структуре, объемно-пространственном решении и цветофактурных характеристиках формы. В демонстрационных макетах фиксируется в твердом мате­риале (оргстекле, полистироле, гипсе, металле, дереве) решение, найденное накануне в мягком, податливом материале при поиске и доводке его. Демонстрационный макет должен быть достаточно прочным и транспортабельным, он не подлежит переделке и оз­начает момент, когда проектирование завершено; хранится или передается производству он в качестве эталона внешнего вида бу­дущего промышленного изделия.

Рис. 2 - Демонстрационный макет сервировочного столика

Особую классификационную группу представляют собой исследовательские, экспериментальные макеты, специально предназначенные для испытаний аэродинамических, гидродинамических, прочностных или для эргономических анализов.

Планировочные макеты, используемые при создании комплексных объектов, сооружаются с целью определить и показать рациональное размещение ком­понентов на определенной площади.

Рис. 3 - Планировочный макет «Детская игровая площадка»

Рис. 4 - Планировочный макет «Комплект мебели для студенческого общежития» М1:5

Макеты интерьеров имеют свою специфику. Они выполняются в масштабах от 1:10 до 1:50; стены помещений либо отсутствуют, либо ограничены двумя-тремя; форма предметов, напол­няющих пространство, моделируется условно - из пенопласта очень схематично вырезается мебель, станки и др. В учебных условиях макеты из бумаги вполне удовлетворяют требованиям ме­тодики проектирования. Для выставок они нередко выполняются в твердом материале (оргстекло, пластмасса) с последующей ок­раской их структурных элементов. Планировке оборудования по­мещений обычно предшествует вспомогательное эскизно-графическое моделирование комплексной проектной ситуации.

Классификация художественно-проектных макетов по структурно-технологическим показателям и материалу

Род макетов (структурно-тектонический)	Подвид макетов (технологический)
Цельно-формованные (пустотелые, сводчатые)	Выколоткаиз листового металла (медь, алюминий). Гипсовыеармированные (литье, набрызг, вращение формы, мешковина) Вакуум-формовкалистового термопласта (полистирол,оргстекло) Стеклопластик(стеклоткань по «мастер-модели», смола, отверлигель) и стоматологическая пластмасса. Папье-маше(бумага многослойная но формовочной модели, клей)
Монолитные и блочные (в массиве однородного материала)	Литые,формованные (гипс, алюминий, бронза, воск) Скульптурные,в мягком материале (глина, пластилин,воск) Продукт механообработки:столярной, токарной, слесарной и др. (дерево, сырой гипс, алюминий, латунь, блочный полистирол и оргстекло, пенопласт) Изготовленные по шаблонам:протянутые или выкрученые (гипс, глина)
Сборные панельные (и каркасно-панельные) с опорно-несущими вертикальными элементами	Столярногоизготовления (огралит, фанера, пиломатериалы) Гипсо-панельные,«смороженные» из плоских формообразующих деталей Бумажно-картонные,раскроенные и склееные (клей ПВА,«МОМЕНТ») Пластмассовыеиз плоских и однонаправленно гнутых элементов (полистирол, оргстекло)
Комплексные по структуре и технологии, разнородные по материалам (и пространственно развитые, многоэлементные)	Эталоны внешнего видав реальных и имитирующих материалах (металл, пластмасса, эмали, гальванопокрытия, древесный шпон, самоклеющиеся пленки) Макеты «вскрытая структура»с имитацией реальных материалов и стандартных деталей. Макеты средовых и комплексных объектов,монтируемые на единой несущей основе (подмакетнике): музеев, выставок, парков, территорий (пенопласт; поролон, стекло, стружка, опилки, губка и т.д.и т.п.) Крупные (М 1:1),эскизные посадочныемакеты,собранные из бросовых, утильных материалов и подручных средств. Макеты поверхностей натяженияи легких пространственных вантово-стержневых, «парусных» конструкций из тканевых,нитяных, трикотажных и рулонно-пленочных материалов

Для макетных работ практически используются любые конструкционные, отделочные и вспомогательные материалы: мягкие (глина, пластилин, воск, ткани),твердеющие (гипс, компоненты стеклопластика, стоматологическая пластмасса, папье-маше) и твердые (листовая и блочная пластмасса, дерево, металл, картон, оргалит и др.). К отделочным относятся различные лакокрасочные и гальванические покрытия, древесный шпон и материалы на мягкой основе, самоклеящиеся. К вспомогательным: вода (для затвердения гипса),различные разбавители, грунтовки и шпатлевки, разнообразные клеи и крепежные детали проволока, шурупы, гвозди и т.п.

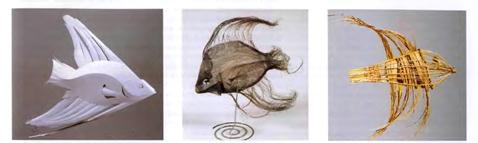

Рис. 5 – Примеры макетов из различных материалов: бумага, металлическая сетка, лоза, пластик

Все производство макета, происходит по 5 этапам. Первый - компьютерная обработка проекта: десятки программ способные создать по введенным параметрам здание или сооружение в 2 D или 3D формате. Второй этап - разработка конструкций и прилегающего устройства макета. Непосредственная «лепка» макета. На третьем этапе раскраивают детали, а на 4м их собирают. Завершающий этап предусматривает художественное оформление макета.

Практически полный проект включает следующие основные компоненты: план, развертку и перспективу. В отдельных случаях эти компоненты могут быть заменены цветным макетом.

К методу макетной разработки проекта обращаются на всех стадиях проектирования. Макет позволяет проверить объемно-пространственные композиции с разных сторон и при различном освещении. Макет, как правило, дополняется комплексом графических фрагментов или перспективами. Макет показывает конструктивную сущность проекта, архитектурную систему и принцип графического решения.

Изображение совмещенных проекций дает возможность, не прибегая к перспективе или аксонометрии, показать целые ансамбли, связать ортогональные проекции отдельных элементов с пространством, а также совместить на одном чертеже ортогональную проекцию с изображением окружающей среды. Имеет принцип размещения на чертеже. Например, показ одного плана на всем листе подчеркнет его значение как главного элемента проекта. Включение фотографий с макетов в композицию проектной графики значительно повысит ее убедительность.

Проработка художественного оформления. Изображение окружающей среды - важный прием проектной графики. Оно не должно быть «многословным». Например, для показа растительности достаточно условного намека. Здесь не нужны подробности. Необходимо лишь соблюдать масштаб и показать характер среды с учетом проектируемого объекта.

Рис. 6 - Примеры работ по пластическому моделированию
