Изобарная диаграмма равновесия

Диаграммы состояния бинарных систем





Для технических расчетов наиболее важной является диаграмма, связывающая температуру системы с составом паровой и жидкой фаз при постоянном давлении (P =const).

Для построения изобарной диаграммы (рисунок 6.5) определяются температуры кипения низкокипящего компонента (tнкк) и высококипящего (tвкк) при известном значении давления P.

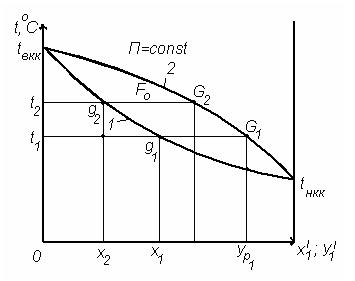

1 – линия кипения; 2 – линия конденсации Рисунок 6.5. Изобарная диаграмма равновесия

Полученный интервал температур кипения компонентов делится на несколько малых (t1,t2,t3 и т.д.) и для каждого значения температур по справочнику либо по уравнению Антуана (уравнение 6.22) определяются давления насыщенного пара компонентов P1 и P 2. Затем по уравнению изотермы жидкой фазы (уравнение 6.35) определяют состав жидкой фазы (х12 и т.д.), соответствующий определенной температуре, а по уравнению (6.31) – состав паровой фазы (и т.д.) По полученным точкам строят линии кипения жидкости (кривая tнккg1g2tвкк) и конденсации паров (кривая t нкк G1G2t). Отрезки g1G1; g2G2 и т.д. являются изотермами.

Точки, лежащие на линии кипения (g1;g2 и т.д.) соответствуют жидкой фазе, находящейся при температуре кипения. Любая точка, находящаяся ниже этой кривой, характеризует недогретую до температуры кипения жидкую фазу. Аналогично, любая точка, лежащая выше кривой конденсации (линия 2), характеризует систему, состоящую из паровой фазы (перегретый пар). Точки, находящиеся между кривыми кипения и конденсации (например, точка Fна рисунке 6.5) соответствуют равновесным парожидкостным системам.

Изотермы g1G1; g2G2 и т.д., характеризующие состав равновесных жидкой и паровой фаз, называются нодами или конодами.
