Схемы соединений ТП

При электроснабжении сельских потребителей от сетей крупных энергосистем предусматриваются две ступени трансформации напряжения:

1. с 110(35) на 10(6) кВ – выполняются на понижающих трансформаторных подстанциях, называемых районными;

2. с 10(6) на 0,4(0,23) кВ – выполняются на понижающих трансформаторных подстанциях, называемых потребительскими.

1. Схемы районных ТП 35/10 кВ и 110/10 кВ:

– устанавливаются как можно ближе к центру питаемых нагрузок;

– выбирается количество и мощности трансформаторов;

– определяется число отходящих линий 10 кВ;

– разрабатывается принципиальная схема электрических соединений подстанций с учетом следующих типов подстанций по способу подключения (рисунок 4.8):

а) тупиковые;

б) на отпайке;

Рис. 4.8.

в) проходные – наиболее сложные и дорогие, т.к. требуют большего количества аппаратуры.

Рассмотрим схему районной подстанции 110/10 кВ (рисунок 4.9). Подстанция присо-единена к магистральной линии 110 кВ, пита-ющей ряд подобных подстанций. Если слу-чится повреждение в трансформаторе, то авто-матически включится короткозамыкатель КЗ, установленный со стороны высшего напря-жения 110 кВ подстанции. Это вызовет искус-ственное замыкание на ЛЭП 110 кВ, что приведет к отключению масляного выключа-теля в начале ЛЭП (около РУ-110 кВ). После этого (в бестоковую паузу) автоматически отключится отделитель ОД и отъединит подстанцию от ЛЭП 110 кВ.

Рис. 4.9.

Спустя короткое время масляный выключатель ЛЭП 110 кВ снова автоматически повторно включится (АПВ), и остальные подстанции, подсоединенные к этой линии, снова начнут получать питание.

Если произойдет повреждение на шинах 10 кВ или отходящих линиях, то сработают соответствующие масляные вык-лючатели 10 кВ. К ЛЭП 110 кВ подстанцию подключают без нагрузки отделителем, предва-рительно отключив короткозамыкатель. После этого включают нагрузку.

По такой схеме подключаются подстанции с мощностью 2500 кВА и выше.

2. Схемы потребительских ТП 6-35/0,4кВ (рисунок 4.10):

– устанавливаются в непосредственной близости от потребителей;

– электроэнергия подается потребителям по отходящим линиям;

– разрабатывается наилучший технико-экономический вариант принципиальной схемы подстанции (с наименьшим сроком окупаемости, не более 8 лет).

	Рис. 4.10.

ГЛАВА 5. РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

Распределительные устройства РУ – электроустановки для приема и распределения электроэнергии, содержащие отключающую, защитную и измерительную аппаратуру, соединительные шины и вспомогательные устройства.

К РУ предъявляется ряд серьезных требований:

– надежность работы оборудования;

– безопасность и удобство обслуживания персоналом;

– экономичность эксплуатации;

– пожаробезопасность;

– возможность расширения без существенных переделок.

Три основных типа РУ:

1. Закрытые (ЗРУ) (на напряжение до 20 кВ), в которых все электрооборудование размещается внутри здания.

Простейшее ЗРУ – распределительный щит на напряжение до 1000В (рисунок 5.1).

Различают ЗРУ свободно стоящие (у стены) и прислонного типа (на расстоянии), размещаются в одноэтажном здании.

Рисунок. 5.1.

В конструкции ЗРУ предусмотрены ячейки, включающие в себя выключатель, разъединители, трансформаторы тока, участок сборных шин и часть здания, относящееся к одной цепи. Шаг ячейки составляет 1,5 м.

На рисунке 5.2 показан поперечный разрез по ячейке ЗРУ: 1 – шинные разъединители; 3 – выключатели; 4 – проходные трансформаторы тока; 5 – линейные разъединители;

6 – трансформатор напряжения; 7 – приводы; 8 – сетчатая дверь; 9 – кирпичные столбы для крепления реле и счетчиков.

На плане в показано двухрядное расположение ячеек по обе стороны коридора управления.

2. Комплектные (КРУ) (на напряжение до 35 кВ), состоят из закрытых металлических шкафов с встроенными в них аппаратами, сборными шинами, измерительными и защитными приборами и вспомогательными устройствами; изготовляются и комплектуются на заводе, поставляются в собранном виде.

Выпускаются для:

– наружной (КРУН);

– закрытой установок.

КРУ в отличие от ЗРУ лучше отвечают требованиям, предъявляемым к РУ.

3. Открытые (ОРУ) (на напряжение до 750 кВ), в них все электрооборудование размещается вне здания, на открытом воздухе.

Недостатки ОРУ – занимают большие площади, подвержены влиянию окружающей среды (замерзание, запыление, загрязнение).

В ОРУ (в отличие от КРУ и ЗРУ) токоведущие части закрепляют на изоляторах, размещенных на опорах специальных конструкций, аппаратура устанавливается на основаниях и

фундаментах.

На рисунке 5.3 приведен разрез по цепи линии электропередачи ОРУ 400 кВ: 1 и 2 – системы сборных шин, 3 – два включателя на цепь, 4 – разъединитель вертикально-рубящего типа, 5 – трансформаторы тока опорного типа в фарфоровых рубашках с масляным наполнением, 6 – заградительные дроссели, 7 – конденсаторы опорного типа.

ГДАВА 6. ПРИЧИНЫ ВОЗНИКНОВЕНИЯ АВАРИЙ НА ЭЛЕКТРОСТАНЦИЯХ И ПОДСТАНЦИЯХ

Основной причиной подавляющего числа аварий в электроустановках являются короткие замыкания, возникающие из-за:

1) нарушения электрической прочности изоляции токоведущих частей вследствие:

– атмосферных (гроза) и коммутационных (переходные режимы в самой установке) перенапряжений в электроустановке;

– естественный износ изоляции (старение);

– дефекты в изоляции;

– механические повреждения изоляции (в том числе от птиц и крыс);

– злоумышленные действия.

2) ошибочных действий эксплуатационного персонала.

В электроустановках с заземленной нейтралью повреждение междуфазной изоляции и изоляции отдельных фаз приводит к возникновению аварийного режима короткого замыкания.

В электроустановках с изолированной нейтралью эти повреждения вызывают ненормальный режим замыкания на землю.

В системах с неизолированной нейтралью могут возникать трехфазные (или симметричные) и двухфазные (несимметричные) короткие замыкания.

В системах с заземленной нейтралью могут возникать короткие замыкания симметричные (трехфазные) и (несимметричные):

а) двухфазные;

б) однофазные (на землю);

в) двухфазные через землю при замыканиях в одной точке;

г) двухфазные через землю при замыканиях в различных точках.

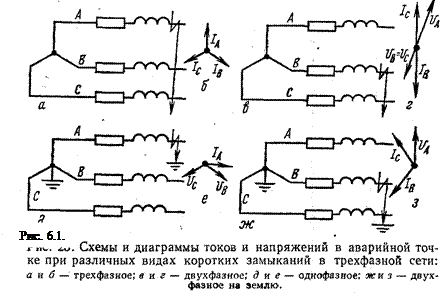

На рисунке 6.1 представлены схемы токов короткого замыкания.

Аварийная статистика показывает, что большинство к.з. являются несимметричными.

В системах с заземленной нейтралью трехфазные к.з. составляют 5%, двухфазные – 10%, однофазные – 65%, двухфазные на землю – 20%.

Поскольку токи к.з. значительно больше номинальных, то механические усилия при к.з. могут возрасти настолько, что могут разрушит электроустановку (при максимальном значении тока к.з., называемом ударным – ). Поэтому при выборе и установке электрооборудования, различных конструкций и устройств (через которые могут проходить токи к.з.) электростанций и подстанций, они должны проверятся на электродинамическую стойкость.

Кроме этого, токи к.з., протекая по элементам электроустановок, оказывают на них термическое действие (нагрев), что может привести к разрушению изоляции проводников. Поэтому электрооборудование проверяют и на термическую стойкость.

ГЛАВА 7. СЕЛЬСКИЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

Сельские ТП в системе электроснабжения служат передающим устройством между электро-станцией и потребителями, и осуществляют преобразование электрической энергии одного рабочего напряжения в другое. В связи с этим различают:

1. повышающие ТП – если есть необхо-димость распределить электроэнергию более высо-кого рабочего напряжения, чем вырабатывается генераторами сельской электростанции;

2. понижающие ТП – для электроснабжения большинства сельскохозяйственных потребителей, различают:

– районные понижающие ТП: трансформация электроэнергии с напряжения 500-35кВ на 110-6кВ; эта электроэнергия распределяется к удаленным потребителям по высоковольтным воздушным или кабельным линиям передачи (рисунок 7.2).

– потребительские понижающие ТП: трансформация электроэнергии с напряжения 35-6 кВ на 0,4 кВ (до 630кВА); сооружаются в непосредственной близости от потребителей.

Оба типа ТП выполняются сейчас в комплектном варианте.

Рис. 7.1. Современное исполнение КТП

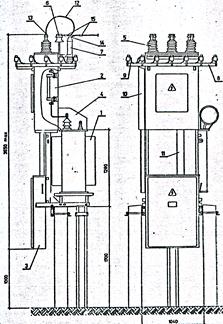

Основной конструктивной формой сельских КТП являются мачтовые ТП, установленные на П-образных промежуточных опорах. В эксплуатации еще остались маломощные мачтовые КТП, установленные на деревянной или железобетонной

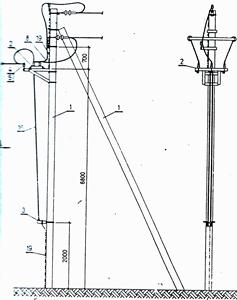

опоре. На рисунке 7.3 изображена тупиковая мачтовая

ТП. Ее питание обеспечивается от концевой анкерной

опоры (она не показана), расположенной в 15-25 м от ТП. Через разъединители 1 и предохранители 2 питающие голые провода подводятся к трансформатору 3, расположенному на смотровой площадке, от которой вниз идет складная металлическая лестница. От трансформатора уже изолированными проводами (в стальной трубе 6), напряжение 0,4 кВ подводится к щиту, расположенному в стальном ящике 5. После ящика изолированными проводами (в стальных трубах 7) напряжение подводится к линиям 8. Разъединителями управляют с земли ручным рычажным приводом 4.

Рисунок 7.3. Тупикавая мачтовая ТП

Рисунок 7.3. Тупиковая мачтовая ТП

Наряду с МТП в сельских электросетях применяют КТП закрытые киоскового типа (трансф-ые киоски, рисунок 7.4) и шкафного типа (рисунок 7.5).

Рисунок 7.4. Киосковя КТП

Комплектация электрооборудования в киосковых КТП та же, что и у мачтовых ТП, но расположено оно в металлическом (кирпичном) киоске, установленном на бетонном фундаменте. Шкаф высшего напряжения, силовой трансформатор и шкаф низшего напряжения расположены горизонтально на полу и имеют между собой дополнительное запираемое сетчатое ограждение. На входной в киоск двери также предусмотрен замок со съемной ручкой. Такое исполнение киосковой ТП обеспечивает большую защищенность оборудования от внешних условий.

Рисунок 7.5. КТП шкафного типа Рисунок 7.6. Разъединитель

с приводом на опоре
