D-триггеры

Функциональная особенность триггеров этого типа состоит в том, что сигнал на выходе Q в такте (n+ 1) равен значению сигнала на входе D в предыдущем такте n. Другими словами, D -триггер задерживает на один такт информацию, существовавшую на входе D. Триггер принял свое название от первой буквы английского слова delay – задержка. Логическое уравнение D -триггера имеет вид:

.

Асинхронный D -триггер не имеет смысла, так как его выход просто повторяет входной сигнал после окончания переходного процесса, поэтому все реальные D -триггеры выполняются тактируемыми и функционируют в соответствии с табл. 6.3. Смена состояний триггера происходит под действием тактового импульса (С= 1), т. е. хранение информации в D -триггере обеспечивается цепями синхронизации. Управление по входу тактирования может быть статическим, динамическим, а также двухступенчатым.

Матрица переходов D -триггера приведена в (табл. 6.4).

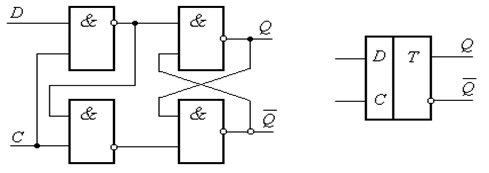

Структурная логическая схема простейшего D -триггера со статичес-кими входами, выполненного на ЛЭ И-НЕ, и его условное обозначение представлены на рис.6.7.

б а

Рис.6.7. Пример D -триггера со статическим управлением
уровнем С = 1 – а и его обозначение – б
