Проектный расчет валов

Вал ось

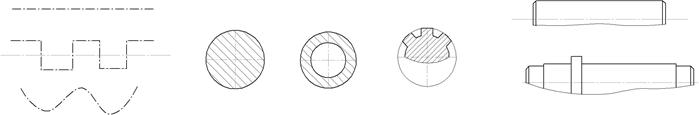

Классификация валов и осей

1. По форме геометрической оси вала:

1.1 С прямолинейной осью

1.2 Коленчатые

1.3 С криволинейной осью

2. По форме поперечного сечения:

2.1 Сплошные; 1.2 Полые; 1.3 Шлицевые

3. По конструктивному исполнению.

3.1 Гладкие

3.2 Ступенчатые

При проектном расчете определяют размеры и материал вала.

Исходными данными при проектном расчете являются: крутящий момент или мощность .

1. Определяют наименьший допустимый диаметр вала из условия прочности на кручение:

,

- допускаемое напряжение кручения (для стали).

Если известны размеры вала с которым сопрягается проектируемый вал (например с валом электродвигателя), то наименьший диаметр вала можно принять равным или близким к диаметру вала электродвигателя

d = (0.8…1.2) d_Э.

2. Разрабатывают конструкцию вала.
