Пасивні компоненти

Оптичні рознімні з’єднувачі (конектори). Номенклатура стандартних з’єднувачів досить велика: ST, FC, SC, FDDI і т. ін. Найбільш широке поширення одержали з’єднувачі SC, ST і FC (табл. 1, рис. 1-3). Корпусні деталі конекторів ST і FC виготовлені з нікельованої латуні, а SC – з латуні та пластмаси. Матеріал хвостовиків і заглушок – кольоровий пластикат. Конектори мають керамічні наконечники діаметром 2,5 мм, що забезпечують фізичний контакт при з’єднанні через прохідну розетку та внесені втрати менш 0,2 дБ. ММ, ОМ і ОМ зі скошеним торцем (АРС) конектори комплектуються хвостовиками різного кольору. Закінчення виконується за технологією епоксидної склейки. Подвійне кримпирування (за кевларову нитку та за оболонку кабелю) підвищує надійність і довговічність шнурів.

Таблиця 1

Характеристики конекторів

Тип конектору	Колір хвостика (и корпуса для SC)	Варіанти виготовлення	Тип з’єднання
ММ	ОМ	ОМ-APC	моноблок	компактний
типовий	типовий	обов’язковий
ST	чорний	бежевий, синій		+		байонет
FC	чорний	бежевий, синій	зелений	+	+	різьба М8*0,75
SC	чорний	бежевий, синій	зелений	+		замок

ПРИМІТКА: Додатковий колір до застосовуваного типового – червоного.

Рис. 1. Конектор ST

Рис. 2. Конектор FC

Рис. 3. Конектор SC

Конектор ST рекомендується використовувати в першу чергу для ММ застосувань. Кінцевик конектору не зв’язаний з корпусом і оболонкою ОК, що робить конструкцію простою, надійною та дешевою. У той же час така конструкція цілком задовольняє ММ застосуванню. Моноблочна конструкція ST конектору розроблена для швидкого закінчення. Корпус з нікельованої латуні, виготовлений токарським способом, що найкраще відповідає байонетному з’єднанню.

Конектор FC рекомендується в першу чергу для ОМ застосувань у системах дальнього зв’язку та спеціалізованих систем, а також у системах кабельного телебачення. З’єднання шнурів, закінчених конекторами FC/PC, через стандартну з’єднувальну розетку характеризується високою надійністю, стійкістю до вібрації й одиночних ударів до 1000 g, тому що наконечник конектора розв’язаний з корпусом і оболонкою ОК.

Приклади позначень: FC-SM-125 – ОМ конектор FC для волокна в 3-мм кабелі (моноблочна конструкція) з діаметром отвору наконечника 125 мкм. FC(S)-SM-126 – ОМ компактний конектор FC(S) для волокна в 900 мкм буферній оболонці, з діаметром отвору 126 мкм. SC-d-MM-127-900 – ММ дуплексний конектор для волокна в 900 мкм буферній оболонці, з діаметром отвору наконечника 127 мкм. Конектор SC рекомендується для ММ і ОМ застосувань. Він має полімерний корпус типу Push-Pull. Наконечник конектора розв’язаний з корпусом і оболонкою кабелю. Моноблочна конструкція забезпечує швидке закінчення.

Дуплексний конектор SC являє собою 2 звичайних конектора SC, об’єднаних між собою спеціальним полімерним затиском.

З’єднувальні розетки та адаптери. З’єднувальні розетки (рис. 4-6) забезпечують фізичний контакт конекторів, що з’єднуються. Матеріал корпуса розетки ST і FC – нікельована латунь, SC – пластик. Розетки для ММ застосувань містять бронзовий розрізний центратор, розетки для ОМ застосувань – керамічний центратор.

Рис. 4. Розетка ST	Рис. 5. Розетка FC
Рис. 6. Розетка SC	Рис. 7. Перехідна розетка

Внесені втрати на з’єднання стандартних шнурів: ОМ – 0,2...0…0,3дБ, ММ – 0,05...0…0,2дБ. З’єднувальні розетки SC можуть бути спареними. Перехідні розетки (рис. 7) використовуються для з’єднання шнурів різних стандартів, для з’єднання апаратури різних виробників.

Адаптери розрізняються за призначенням. Адаптери для оголеного ОВ – це пристрої для оперативного тимчасового закінчення ОМ або ММ ОВ в буферному покритті діаметром 900 мкм. Адаптери використовуються при ремонті та оптичних вимірах. Адаптери для оголеного ОВ складаються з конектора визначеного типу (FC, ST, SC) і спеціалізованого затискного пристрою, що може утримувати волокно в буферному покритті. Типові втрати: 0,4...0,8 дБ.

Адаптери типу FM використовуються у вимірювальній апаратурі. Вони підключаються до оптичного входу приладу та захищають прилади від ризику ушкодження випромінювачів і фотоприймачів при багаторазових включеннях. FM адаптери являють собою комбінацію розетки і конектора. У конекторну частину вклеєний відрізок ОВ. Типові втрати 0,4...8 дБ.

Оптичні атенюатори. Їх застосовують з метою зменшення потужності оптичного сигналу. Існує кілька різновидів атенюаторів.

Перемінні атенюатори-розетки (рис. 8) мають приєднувальні розміри стандартних прохідних розеток типу ST і FC і взаємозамінні з ними. Атенюатори допускають плавне регулювання величини загасання за рахунок зміни повітряного зазору. Точність установки 0,5 дБ. Діапазон плавного регулювання ST і FC: 0...15 дБ для ММ застосування, 0...20 дБ для ОМ застосування. Перемінний атенюатор FC/APC розроблений на базі стандартного атенюатора FC і відрізняється більш високою точністю установки та більшою величиною загасання (0...30 дБ).

Фіксовані атенюатори-розетки (рис. 9) мають приєднувальні розміри та зовнішній вигляд стандартних прохідних розеток ST, FC. Загасання визначається каліброваним повітряним зазором. Типові значення загасань: 5, 10, 15, 20, 25, 30 дБ.

Атенюатори-FM адаптери використовуються у вимірювальній та телекомунікаційній апаратурі для оперативного зниження рівня сигналу. Типові значення загасань: 5, 10, 15, 20 дБ. Перемінні атенюатори–FM адаптери мають зовнішній вигляд стандартних FM адаптерів, однак, відрізняються наявністю регулювальної гайки і стопорного кільця. Регулювання загасання здійснюється за рахунок повітряного зазору. Використовуються в якості налаштовування. Величина загасання 0…20 дБ. Точність установки 0,5 дБ.

Оптичні кроси. Вони використовуються для комутації ММ ОК, з’єднувальних шнурів і електронного обладнання. Оптичні кроси розподіляються на настінні, стійкові та піддонні (рекові). Корпус кроса являє собою коробку або шафу.

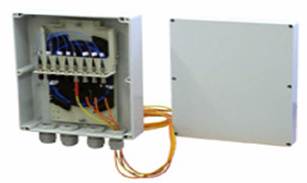

Настінні кроси (рис. 10) розрізняються числом розеткових портів: 8, 12, 16, 32. В них вставляються розетки FC, ST, SC або дуплексні розетки SC.

Рис. 8. Перемінні атенюатори-розетки

Рис. 9. Фіксовані атенюатори-розетки

Рис. 10. Настінний крос

Стійкові кроси розрізняються способом установки (до стіни або в ряд з обладнанням) і числом розеток (до 80).

Кроси у вигляді піддонів (рекові) мають 3 варіанти виконання – 1U, 2U, 3U – і розраховані на 16, 32 і 48 розеток. Ці кроси краще захищені від пилу.

Оптичні відгалужувачі (розгалужувачі). Оптичний розгалужувач являє собою багатополюсний пристрій, у якому випромінювання, що подане на частину вхідних оптичних полюсів, розподіляється між його іншими оптичними полюсами. Розрізняють наступні види розгалужувачів: односпрямовані, 2-спрямовані, чутливі до λ (частотно-залежні) і нечутливі до λ (частотно-незалежні). У 2-спрямованому розгалужувачі кожен полюс може працювати на прийом і на передачу або здійснює прийом і передачу одночасно.

Частотно-незалежні розгалужувачі підрозділяються на зіркоподібні, деревоподібні та відгалужувачі.

Зіркоподібні розгалужувачі звичайно мають однакове число вхідних і вихідних полюсів. Оптичний сигнал приходить на один з n входів і в однаковій мірі розподіляється між n вихідними полюсами. Велике поширення одержали розгалужувачі 2-2 і 4-4. Розподіл потужності відбувається рівномірно.

Деревоподібні розгалужувачі розщеплюють вхідний оптичний сигнал на кілька вихідних, або навпаки, поєднують кілька сигналів в один вихідний. Розподіл потужності від одного входу до n виходів рівномірний. Знайшли застосування розгалужувачі від 2 до 32 і більш виходів (рис. 11).

Відгалужувач відрізняється нерівномірним розподілом потужності від одного входу до n виходів.

Частотно-залежні розгалужувачі можуть використовуватися як пристрої багатохвильового мультиплексування (WDM). З їхньою допомогою можна поєднувати та розділяти сигнали різних довжин хвиль. Приклади характеристик деяких широко застосовуваних розгалужувачів приведені в табл. 2.

Рис. 11. Приклад використання розгалужувачів у пасивній оптичній мережі

Таблиця 2

Оптичні 2-віконні розгалужувачі (1310±40 нм, 1550±40 нм)

Номер	Тип	Коефіцієнт ділення, %	Максимальні втрати, що вносяться, дБ	Типові втрати, що вносяться, дБ
	1×2	50/50	3,7/3,7	3,1/3,1
	1×2	60/40	2,7/4,7	2,3/4,1
	1×2	70/30	2,0/6,0	1,7/5,4
	1×2	80/20	1,3/7,8	1,1/7,1
	1×2	90/10	0,8/11,2	0,6/10,2
	1×2	95/5	0,5/14.4	0,4/13,2
	2×2	50/50	3,7/3,7	3,1/3,1
	1×3	33/33/33	5,9/5,9/5,9	5/5/5
	1×4	25/25/25/25	7,4/7,4/7,4/7,4	6,2/6,2/6,2/6,2
	1×5	20/…../20	8,6/…./8,6	7,3/…./7,3
	1×6	16,6/…../16,6	9,8/…./9,8	8,1/…./8,1
	1×8	12,5/…./12,5	11,3/…/11,3	9,5/…./9,5
А110	1×10	10/…./10	12,1/…./12,1	10,4/…./10,4
С112	1×12	8,3/…./8,3	13,3/…./13,3	11,3/…./11,3
G116	1×16	6,25/…/6,25	14,9/…/14,9	12,6/…./12,6
M132	1×32	3,13/…/3,13	18,5/…/18,5	15,8/…./15,8

Оптичні ізолятори (вентилі). Оптичний ізолятор забезпечує пропускання світла в одному напрямку майже без втрат, а в іншому напрямку – з великим загасанням. В основі роботи оптичного ізолятора лежить ефект Фарадея – обертання площини поляризації світла оптично неактивними речовинами під дією подовжнього магнітного поля. Принцип дії пояснює рис. 11. Прямий промінь світла завдяки поляризатору має вертикальну поляризацію. Відбитий промінь після зворотного проходження через осередок Фарадея одержує горизонтальну поляризацію. З цієї причини він не пройде через поляризатор до джерела прямого променя. Максимальна ізоляція може скласти 16...36 дБ. Внесені втрати для прямого променя не перевищують 1,5 дБ.

Рис. 12. Конструкція ізолятора
