Следы плоскости

Следами пл-ти называются линии пересечения её с пл-ми проекций.

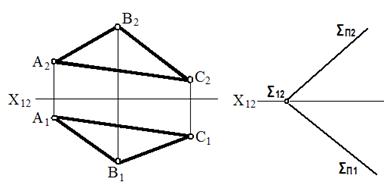

∑ - пл-ть общего положения

∑_П1 – горизонтальный след пл-ти – это линия пересечения пл-ти ∑ с горизонт. пл-тью пр-ий.

∑_П2 – фронтальный след пл-ти – это линия пересечения пл-ти ∑ с фронт. пл-тью пр-ий.

∑₁₂ – т-ка схода следов.

В зависимости от того как расположена заданная пл-ть относительно пл-тей пр-ий, различают:

I. Пл-ти общего положения – пл-ть ни параллельная, ни перпендикулярная ни одной из пл-тей пр-ий. Все чертежи таких плоскостей были рассмотрены выше в классификации определителей.

II. Пл-ти частного положения:

1. Пл-ти уровня – это пл-ти, || -ые одной из пл-тей пр-ий, и ^-ые двум остальным пл-тям пр-ий (дважды проецирующие).

а) Пл-ть горизонтального уровня - || П₁

б) Пл-ть фронтального уровня - || П₂

в) Пл-ть профильного уровня -|| П₃

Свойство пл-тей уровня:
