Топографическая поверхность

Существует большой класс пов-тей, строение которых не подчинено строгому математическому описанию. Такие пов-ти называют топографическими.Одним из примеров топографической пов-ти может служить рельеф Земли.

Топографическая пов-ть изображается при помощи горизонталей, полученных путём пересечения земной пов-ти горизонтальными плоскостями, отстоящими друг от друга на равном расстоянии.

По возрастанию или понижению горизонталей можно судить о том, что изображена возвышенность или низменность.

Вершина (холм) Воронка (впадина)

Скат, кот. м/б как на Седло (седловина)

подъёме, так и на спуске [нижние отметки д/б одинаковыми]

Гребень Тольвит (овраг)

Задача Построить линию пересечения плоскости с топографической поверхностью.

Для этого находим точки пересечения одноимённых горизонталей плоскости и поверхности. Соединяя точки плавной линией («от руки»), получаем искомую линию пересечения.

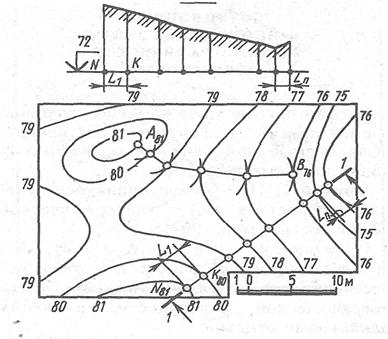

Задача Построить профиль топографической поверхности плоскостью 1 - 1.

Профиль – фигура, полученная в результате сечения поверхности вертикальной плоскостью.

Итак, для построения профиля рельефа местности по заданному направлению топографическую пов-ть пересекают вертикальной пл-тью и строят линию пересечения этой плоскости с топографической пов-тью.

Отмечаем точки пересечения плоскости 1 – 1 и горизонталей поверхности. Þ строим эпюр линии пересечения. Для этого откладываем отметки точек на линиях проекционной связи, исходящие от каждой точки согласно масштабу, ^-но плоскости 1 – 1 Þ точки их пересечения соединяем плавной линией «от руки» - эта линия и представляет собой границу профиля.

1 - 1
