Конструкции стеновых панелей

К стеновым панелям кроме основных требований, предъявляемых к обычным стенам (прочность, устойчивость, малая теплопроводность, небольшая масса, эко­номичность, огнестойкость и др.), предъ­являют такие специфические требования, как технологичность изготовления в за­водских условиях и простота монтажа, совершенство конструкций стыков, высо­кая степень заводской готовности.

Рис. 12.4. Однослойная стеновая панель:

1 — наружный декоративный (защитный) слой, 2 — арматурный каркас, 3 — эффективный утеплитель, 4 — панель отопления, 5 — внутренний отделочный слой, 6 — монтажная петля

Стеновые панели ввиду их значитель­ной длины и высоты при небольшой тол­щине не обладают самостоятельной устойчивостью. Эта устойчивость обеспе­чивается креплением панелей между со­бой, с конструкциями перекрытий и др. В зависимости от вида конструктивной схемы стеновые панели делятся на несу­щие, самонесущие и навесные. Панели наружных стен могут быть одно-и многослойными.

Однослойные панели изгото­вляют из однородного малотеплопровод­ного материала (легкого или ячеистого бетона), класс прочности которого дол­жен соответствовать воспринимаемым нагрузкам, а толщина, кроме того, учитывать климатические условия района строительства. Панель армируется сварным каркасом и сеткой.

С наружной стороны панели имеют за­щитный слой из тяжелого бетона толщи­ной 20...40 мм или декоративного плот­ного бетона (для защиты от атмос­ферных влияний) и с внутренней сто­роны — отделочный слой из цементного или известково-цементного раствора тол­щиной 10... 15 мм.

Хорошим материалом для одно­слойных панелей является ячеистый бе­тон плотностью 600...700 кг/м³. Толщина панелей из ячеистого бетона зависит от климатических условий и принимается от 240 до 320 мм. Эти панели применяют для зданий с поперечными несущими сте­нами, а наружные стеновые панели являются самонесущими. Торцовые стены состоят из двух панелей: внутрен­ней несущей — из железобетона и наруж­ной самонесущей — из ячеистого бетона. Однослойные панели имеют простые кон­структивные решения и технологию изго-товления.

Широко применяют однослойные керамзитобетонные панели класса В5 плот­ностью 800... 1100 кг/м³ (рис..12.4). На­ружная поверхность панели имеет фак­турный слой толщиной 20 мм из декора­тивного бетона, а внутренняя — отде­лочный слой толщиной 10 мм из раство­ра, укладываемого в форму при изгото­влении панели. После монтажа панели производят ее шпаклевку и окрашивают с внутренней стороны или оклеивают обоями.

Двухслойные панели состоят из несущего слоя из плотного легкого или тяжелого бетона класса В10...В15 плотностью более 1000 кг/м³ и утепляю­щего слоя — из теплоизоляционного лег­кого или ячеистого бетона или жестких термоизоляционных плит. Толщина несу­щего слоя для стеновых панелей должна быть не менее 60 мм, и располагают его с внутренней стороны помещения, чтобы он одновременно являлся и пароизоляционным.

Рис. 12.5. Двухслойная стеновая панель из легкого бетона:

1 — закладные детали для крепления радиаторов, 2 — закладные детали, 3 — монтажные петли, 4 — каркас, 5 — несущий слой, 6 — отделочный слой, 7 — слив, 8 — подоконная доска, 9 — крупнопористый (теплоизоляционный) бетон

Теплоизоляционный слой сна­ружи защищают слоем декоративного бе­тона или раствора марки 50...70 толщи­ной 15...20 мм. Если применяют утепли­тель в виде полужестких термоизоля­ционных плит или укладываемых спосо­бом заливки, то несущий железобе­тонный слой принимают ребрами по контуру или часторебристым. На рис. 12.5 показана конструкция двухслой­ной панели наружной стены из легкого бетона.

Трехслойные панели состоят из двух тонких железобетонных плит и эф­фективного теплоизоляционного слоя (утеплителя), укладываемого между ними (рис. 12.6). В качестве утеплителя приме­няют полужесткие минераловатные плиты, минеральную пробку, цементный фибролит, асбестоцементные плиты, ми­нераловатные маты на фенольной связке, маты из стекловолокна, а также жесткие утеплители — пеностекло, пенокералит,

пеносиликат и др. Железобетонные слои панели соединяют между собой сварны­ми арматурными каркасами. Внутренний слой трехслойной панели принимают толщиной 80 мм, а наружный — 50 мм. Толщину слоя утеплителя определяют те­плотехническим расчетом.

Весьма эффективными являются асбе­стоцементные панели, которые могут иметь каркасную и бескаркасную кон­струкцию. Каркасная панель (рис. 12.7) состоит из двух асбестоцементных ли­стов: наружного толщиной 10 мм, вну­треннего — 8 мм и каркаса между ними из асбестоцементных брусков специаль­ного профиля. Внутри панели заклады­вают утеплитель. Плиты крепят к карка­су на прочном полимерном клею.

Бескаркасные панели состоят из наруж­ного асбестоцементного листа толщиной 10 мм, которому придается коробчатая форма, и второго плоского листа, обра­зующего внутреннюю поверхность пане­ли. Между листами укладывают утеплитель. Толщина панели 140 мм, поверх­ностная плотность 70 кг/м². К бескар­касным также относят трехслойные пане­ли типа «сэндвич» из трех слоев фибро­лита, склеенных цементным раствором и облицованных с обеих сторон плоскими асбестоцементными листами. В настоя­щее время применяют стеновые панели из пластических масс.

Несущие панели внутренних стен вы­полняют из тяжелого и легкого бетона (шлакобетона, керамзитобетона и др.), а также ячеистых и силикатных бетонов. По конструктивному решению несущие панели внутренних стен могут быть сплошными, пустотелыми, часторе-бристыми и с ребрами по контуру (рис. 12.8).

Рис. 12.6. Трехслойная стеновая панель:

1 — сварные каркасы, покрытые бетоном, 2 — монтажные петли, 3 — закладные детали, 4 — арматурные сетки, 5 — утеплитель, б — тяжелый бетон

Рис. 12.7. Асбестоцементные каркасные стеновые панели:

а — общий вид, б — конструкция утепления панели минераловатным войлоком с противоосадочными поло­сами с одной стороны, в — то же, с двух сторон, г — утепление древесноволокнистыми плитами в два слоя, д — то же, в три слоя,

1 — элементы каркаса, 2 — противоосадочные полосы,

3 — асбестоцементные листы, 4 — минераловатный войлок, 5 — древесноволокнистые плиты, 6 — прокладка из древесноволокнистых плит

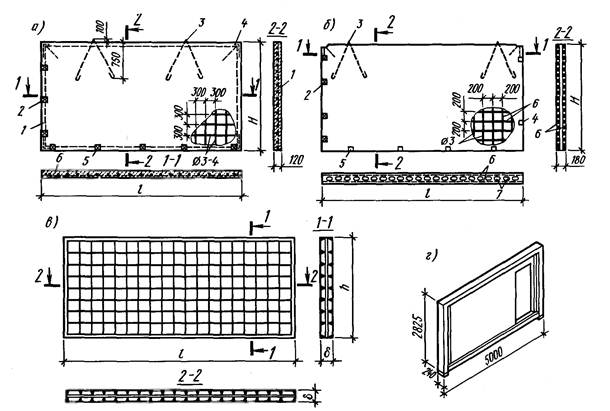

Рис. 12.8. Несущие панели внутренних стен:

а — сплошная однослойная, б — многопустотная, в — часторебристая, г — с ребрами по контуру, 1 — сварные каркасы, 2 — то же, для крепления коробки, 3 — монтажные петли, 4 — закладные детали, 5 — деревянные пробки, 6 — сварные сетки, 7 - пустоты (круглые и овальные)
