Термодинамическая активность углерода в железе

Легирование феррита и аустенита различными элементами существенно влияет на поведение углерода (растворимость в твердом растворе, диффузионную подвижность, способность к выделению и т.д.). Наиболее полной характеристикой, определяющей поведение углерода в твердом растворе, является его термодинамическая активность.

Коэффициент термодинамической активности компонента характеризует силы связи его с атомами матрицы, т.е. его подвижность в твердом растворе, способность компонента оставаться растворенным или выделяться из раствора в другую фазу. Многие процессы фазовых превращений, протекающие в стали, определяются термодинамической активностью углерода и легирующих элементов.

Отношение коэффициентов термодинамической активности углерода в легированном и нелегированном железе представляет собой относительный коэффициент термодинамической активности углерода f_c. Он характеризует влияние легирующего элемента на активность углерода в железоуглеродистом сплаве.

Если f_c>1, а ln f_c имеет знак «+» легирующий эле­мент повышает активность углерода в феррите и аустените, если же f_c<1, (lnf_c имеет знак «-»), то легирующий элемент, наоборот, понижает активность углерода в твердом растворе.

К настоящему времени накоплен большой экспериментальный материал по влиянию легирования на термодинамическую активность углерода в аустените и относительно мало данных об активности углерода в легированном феррите. Это связано со значительными экспериментальными трудностями определения относительного коэффициента термодинамической активности углерода в феррите из-за значительно меньшего предела растворимости углерода в нем по сравнению с аустенитом.

Физическая сущность изменения коэффициента f_c как в феррите, так и в аустените одна и та же и состоит в том, что легирующие элементы, находящиеся в растворе, изменяют силы связи или прочность связи между атомами металла и углерода. Карбидообразующие элементы будут увеличивать прочность связи углерода с атомами легирующего элемента в твердом растворе, они повышают вероятность нахождения атомов углерода в междоузлиях вблизи узлов решетки, занятых атомами легирующего карбидообразующего элемента, «притягивают» к себе атомы углерода и понижают подвижность углерода в твердом растворе, т.е. уменьшают его термодинамическую активность. Некарбидообразующие элементы, замещающие атомы железа в твердом растворе, будут, наоборот, «отталкивать» атомы углерода, повышать их подвижность, т.е. увеличивают его термодинамическую активность, при этом будет проявляться тенденция к выделению углерода из твердого раствора.

Обобщенные по данным различных исследователей данные о влиянии легирующих элементов на относительный коэффициент термодинамической активности углерода в аустените приведены на рис.15.

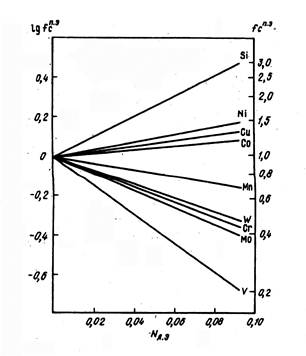

Рис. 15 - Влияние концентрации (мольной доли) N_л.с. различных легирующих элементов на относительный коэффициент термодинамической активности углерода в аустените при 1000°С

Чем сильнее карбидообразующаяспособность легирующего элемента, т. е. чем левее по отношению к железу находится d-переходный металл в периодической системе, тем в большей степени понижается f_с <1. Некарбидообразующие элементы в аустенитеСо, Ni, Si увеличивают значения f_с > 1. Подобные данные для феррита имеются лишь по влиянию кремния.

Влияние легирующих элементов на термодинамическую активность углерода в аустените имеет большое значение в таких процессах, как растворение карбидов, нитридов и карбонитридов в аустените, выделение их из твердого раствора при охлаждении, перераспределение элементов между фазами в процессе термической обработки.

В заключение необходимо отметить, что легирующие элементы оказывают влияние на термодинамическую активность углерода в твердом растворе лишь в том случае, если они растворены в этом твердом растворе, т.е. при определении возможности протекания того или иного процесса благодаря изменению термодинамической активности необходимо учитывать содержание легирующих элементов, растворенных в твердом растворе, а не их общее содержание в стали.

Дата добавления: 2014-01-11
