Векторное представление метрических пространственных данных

Векторное изображение состоит из 3-х основных элементов: точка, линия, полигон., которые могут быть представлены с помощью разных типов структуризации векторных данных.

Простейшим типом представления векторных данных является тип -

1. точечной полигональной структуры.

Точечная полигональная структура предполагает табличное описание каждой точки, которая оконтуривает полигон.

ID
A	1,2,3,4,5
B	3,4,6
C	5,4,6,7

№	Координаты
X	Y
	X1	Y1
	X2	Y2

2.Следующим типом представления векторных данных в ГИС является Сегментно-топологический тип (IDME) основным элементом кодирования является точка и сегмент. Сегмент представляет собой совокупность линий начало и окончание которой фиксируется узловыми точками.

Под узловой точкой понимается точка пересечения трех и более линий.

№	Координаты
Х	У
	Х1	У2
….	….	….
	Х7	У7

Сег	Нач. т.	Кон. т.	Прав. Полож	Левое Полож	Точка
			А	О	1,2,3,4
			О	В	4,5
			В	С	5,6
			В	О	6,1
			В	А	1,4
			С	О	5,7,6

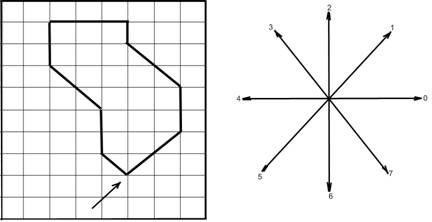

3.Код Фримена,с помощью которого в регулярной сети квадратных полигонов задается код одного из 8 направлений, который фиксирует положение сегмента. Исходная точка кодирования задается произвольно.

4. Цепное кодирование Применяется в тех случаях, когда расстояние между точками изображения настолько небольшое, что приращение координат между смежными точками выражается 10 мм и сотыми долями единицы. В этом случае записывается код координат только исходной точки, дальше записывается точка приращения координат для каждой последующей точки цепи.

5. Иерархическая система Представления векторных данных

Иерархические уровни моделей данных:

1. Уровень – M - карта

2. Полигон – Squire

3. Линия - Line

4. Точка – Point

При иерархическом представлении векторных данных топология задается принадлежностью объектов разных уровней.

6.Реляционная организация данных при которой для каждого иерархического уровня создается своя таблица содержащая данные о связях элементов изображения соседних иерархических уровней.

1.

M

A

B

2.

A	A	B	C	D
B	D	E	F	G

3.

A
B
C
D
D

В современных полнофункциональных ГИС применяется преимущественно векторно-топологическая модель кодирования данных.
