Зубчатая муфта
|
|
|
|
Зубчатая муфта относится к жестким компенсирующим муфтам.
При соединении валов между собой неизбежно возникают погрешности.

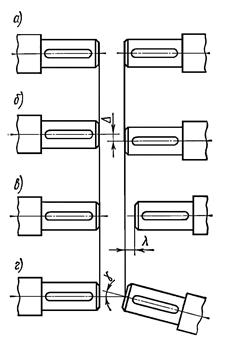

Рис. 6.3. Погрешности монтажа валов: а - соосное расположение валов; б - радиальное смещение валов на величину Δ; в - осевое смещение валов на величину λ; г - угловое смещение валов на величину γ.
На практике всегда имеются все три смещения.
Рис. 6.4. Зубчатая муфта.
Муфта состоит из двух полумуфт 1 и 2 по наружной поверхности которых выполнены зубья эвольвентного профиля со сферической поверхностью (сечение А-А). На полуобоймах 3,4 имеются внутренние зубья, которые соединены с помощью фрезового соединения 5,6. Эта муфта относится к жестким компенсирующим муфтам.
Муфта нормализовано обладает высокой нагрузочной способностью. Подбирается по крутящему моменту и диаметру вала.
|
|
|
|
