Конструкции монолитных фундаментов

Монолитные отдельные фундаменты устраивают под сборные и монолитные каркасы зданий и сооружений. Типовые конструкции монолитных фундаментов, сопря­гаемых со сборными колоннами, разработаны под уни­фицированные размеры (кратные 300 мм): площадь по­дошвы – (1,5×1,5)...(6×5,4) м, высота фундамента – 1,5; 1,8; 2,4; 3; 3,6 и 4,2 м (рис. 9.3). В фундаментах приняты: удлиненный подколонник, армированный простран­ственным каркасом; фундаментная плита с отношением размера вылета к толщине до 1: 2, армированная двой­ной сварной сеткой; высоко размещенный армированный подколонник.

б)

а)

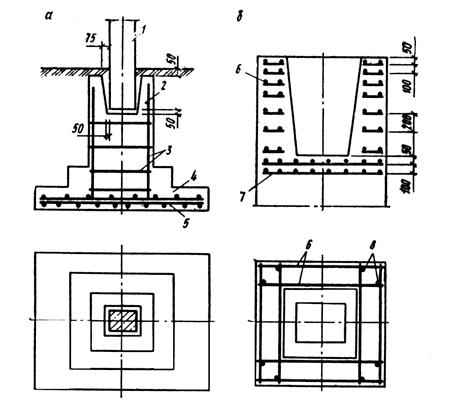

Рис. 9.3. Монолитный отдельный фундамент, сопрягаемый со сборной колонной (а – общий вид и схема армирования; б – схема армирования стакана подколонника; 1 – сборная колонна; 2 – подколонник; 3 – каркас подколонника; 4 – фундаментная плита; 5 – арматурные сетки фундаментной плиты; 6 – сварные сетки стакана; 7 – сетки косвенного армирования днища стакана; 8 – вертикальные стержни каркаса подколонника).

Монолитные фундаменты, сопрягаемые с монолитны­ми колоннами (рис. 9.4), бывают по форме ступенчаты­ми и пирамидальными (ступенчатые по устройству опа­лубки проще). Общую высоту фундамента h принимают такой, чтобы не требовалось его армирования хомутами и отгибами. Давление от колонн передается на фунда­мент, отклоняясь от вертикали в пределах 45°. Этим ру­ководствуются при назначении размеров верхних ступе­ней фундамента (см. рис. 9.4 в).

д)

г)

в)

б)

а)

Рис. 9.4. Монолитные железобетонные отдельные фундаменты (а – фундамент одноступенчатый; б – то же, двухступенчатый; в – то же, трехступенчатый; г – то же, пирамидальный; д – армирование фундамента по подошве нестандартными сварными сетками; 1 – выпуски каркасов; 2 – второй *снизу) хомут каркаса; 3 – первый хомут каркаса; 4 – сварные сетки).

Монолитные фундаменты, как и сборные, армируют сварными сетками только по подошве. При размерах сто­роны подошвы более 3 м в целях экономии стали приме­няют нестандартные сварные сетки, в которых половину стержней не доводят до конца на 1/10 длины (см. рис. 9.4 д).

Для связи с монолитной колонной из фундамента выпускают арматуру с площадью сечения, равной рас­четному сечению арматуры колонны у обреза фундамен­та. В пределах фундамента выпуски соединяют хомутами в каркас, который устанавливают на бетонные или кир­пичные прокладки. Длина выпусков из фундаментов должна быть достаточной для устройства стыка армату­ры согласно существующим требованиям. Стыки выпусков делают выше уровня пола. Арматуру колонн можно соединять с выпусками внахлестку без сварки по общим правилам конструирования таких стыков. В колоннах, центрально сжатых или внецентренно сжатых при малых эксцентриситетах, арматуру соединяют с выпусками в одном месте; в колоннах, внецентренно сжатых при больших эксцентриситетах, – не менее чем в двух уров­нях с каждой стороны колонны. Если при этом на одной стороне сечения колонны находится три стержня, то пер­вым соединяют средний.

Арматуру колонн с выпусками лучше соединять дуго­вой сваркой. Конструкция стыка должна быть удобной для монтажа и сварки. Если все сечение армировано лишь четырьмя стержнями, то стыки выполняют только сварными.
