LCD проетор

CRT.

В таких проекторах стоят три яркие электронно-лучевые трубки, с которых изображение через фокусирующие линзы и цветовые фильтры (у каждой трубки свой фильтр - красного, зеленого или голубого цвета) проецируется на экран. Трубки достаточно большие, у уже упомянутого, например, Cine 8 от Barco - восьмидюймовые. То есть побольше, чем экраны некоторых субноутбуков.

Главная проблема у CRT-проекторов - в сведении световых потоков, - задаче отнюдь не простой и требующей порою специального настройщика. А со временем потоки снова расходятся, и требуется новая настройка. Кроме того, как уже было сказано, такие проекторы весьма громоздки, особенно по сравнению с нынешними LCD- и DLP-малютками.

Век CRT-проекторов заканчивается, но ничего подобного им по уровню черного и уровню контрастности на сегодняшний день и близко не существует.

DLP-проекторы.

DLP - Digital Light Processor (цифровой обработчик света). Функции формирователя изображения в них выполняет DMD-чип (DMD - Digital Micromirror Device). Эти чипы выпускает исключительно Texas Instruments, а проекторы на их основе делает целый ряд фирм (например, InFocus, BenQ, LG или HP). На этом же принципе выпускаются цифровые проекторы для больших кинотеатров.

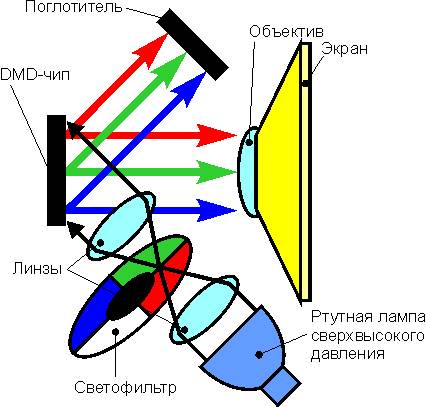

DMD-чип представляет собой электронно-механическую матрицу с миллионами микроскопических зеркал (впрочем, начиная от полумиллиона), которые могут поворачиваться на угол 10–12 градусов, отражая падающий на них свет мощной лампы либо в объектив проектора (и через него на проекционный экран), либо на специальный поглощающий световую энергию элемент. В зависимости от того, с какой яркостью должна быть освещена та или иная точка экрана, соответствующее зеркальце колеблется с высокой, неразличимой для глаза частотой и определенной скважностью (время, которое оно проводит в состоянии "включено", не равно времени в состоянии "выключено").

Цветной диск обычно делится на 4 сектора: три сектора под основные цвета (красный, зелёный и синий), а четвёртый сектор — прозрачный, для увеличения яркости. Из-за того, что прозрачный сектор уменьшает насыщенность цветов, в некоторых моделях он может отсутствовать вообще, в других вместо пустого сектора могут использоваться дополнительные цвета. DMD чип синхронизирован с вращающимся диском таким образом, чтобы зелёный компонент изображения отображался на DMD, когда зелёный сектор диска находится на пути свечения лампы. Аналогично для красного и синего цветов.

Красная, зелёная и синяя компоненты изображения отображаются попеременно, но с очень высокой частотой. В некоторых проекторах диск разделён на большее количество секторов и палитра на нём повторяется дважды. Это означает, что компоненты изображения выводятся на экран, сменяя друг друга до шести раз за один кадр.

Жидкокристаллический проектор — устройство, проецирующее на экран изображение, созданное одной или несколькими жидкокристаллическими матрицами.

В таком блоке световой поток от источника света, сначала проходит через конденсорную систему с линейным поляризатором, затем разделяется с помощью нормальных и дихро-ичных зеркал на три составляющие, которые и направляются на ЖК-панели. Каждая из них представляет собой "сэндвич" из оптических пластин, между которыми находится жидкокристаллическая среда, и выходного поляризатора-анализатора. Далее модулированные по интенсивности цветовые составляющие светового потока поступают на сложную призму, где собираются вместе и направляются в проекционный объектив. Тонкопленочный полевой транзистор, находящийся в каждом из пикселей, управляет дополнительной поляризацией, т.е. степенью прозрачности данного пикселя для выходного анализатора.

1. ТИП ЭКРАНА
Существуют четыре типа проекционных экранов:

1. Проекционные экраны с электрическим управлением. В экранах этого типа сворачивание и разворачивание проекционного полотна происходит с помощью электропривода, встроенного в корпус проекционного экрана.

2. Проекционные экраны с ручным управлением. Разворачивание полотна происходит вручную, а возврат в корпус экрана осуществляет возвратный пружинный механизм.

3. Портативные проекционные экраны. Мобильные экраны имеют легкую и компактную конструкцию. В отличии от других типов экранов их можно легко и быстро сложить и убрать в чехол, благодаря этому подобный тип экранов пользуется большим спросом на выездных презентациях, семинарах, выставках и т.д.

4. Стационарные натяжные экраны. В натяжных экранах полотно равномерно натягивается с помощью эластичных тросов или других систем натяжения по всему периметру рамы. Такая конструкция позволяет получить идеально ровную поверхность на всей площади проекционного полотна и обеспечивает изображение безупречного качества.

Дата добавления: 2014-01-20
