Освещение производственных помещений

Основные светотехнические характеристики

К освещению производственных помещений предъявляются требования:

· Достаточность;

· Постоянство в пространстве и во времени;

· Отсутствие резких теней, бликов и блескости;

· Безопасность.

Световой поток Ф, лм (люмен) – часть лучистого потока, которая воспринимается человеком как свет.

Освещенность Е, лк (люкс) – поверхностная плотность светового потока в данной точке.

где S – площадь освещаемой поверхности.

Сила света I, кд (кандела) – пространственная плотность светового потока.

где ω – телесный угол.

ω

Яркость В, нт (нит) – поверхностная плотность силы света.

Коэффициент отражения ρ – характеристика фона, равная отражению отраженного светового потока к падающему.

Фон – поверхность, прилегающая к объекту различения.

Если ρ < 0,2, фон темный;

если 0,2 ≤ ρ ≤ 0,4, фон средний;

если ρ > 0,4, фон светлый.

Контраст К – степень различения объекта и фона:

где В_о – яркость объекта;

В_ф – яркость фона.

Контраст считается малым, если К < 0,2;

средним, если 0,2 ≤ К ≤ 0,5;

большим, если К > 0,5.

Коэффициент пульсации К_пул, % - изменение освещенности осветительной установки за определенный промежуток времени, зависит от вида лампы.

Показатель ослепленности Р, ед – характеристика осветительной установки.

Р = 1000 (L – 1),

где L – коэффициент ослепленности.

Коэффициент естественной освещенности КЕО, % - отношение естественной освещенности, создаваемой в заданной точке плоскости внутри помещения, к одновременно измеренному значению освещенности, создаваемой светом полностью открытого небосвода:

Классификация освещения

Освещение делится на:

o Естественное;

o Искусственное;

o Совмещенное.

Естественное освещение в зависимости от конструктивных особенностей делится на:

§ Боковое (одностороннее и двустороннее);

§ Верхнее;

§ Комбинированное.

Искусственное освещение делится:

В зависимости от конструктивных особенностей:

v Общее (равномерное и локализованное);

v Местное;

v Комбинированное (доля общего освещения не менее 10 %);

По функциональному назначению:

Ø Рабочее;

Ø Аварийное (используется при отключении рабочего освещения, работает от независимых источников питания):

ü Освещение безопасности (используется, если отключение рабочего освещения может привести к взрывам, пожарам, отравлениям людей, длительному нарушению технологического процесса);

ü Эвакуационное (используется в местах, опасных для прохода людей, на лестницах при числе эвакуируемых больше 50; в помещениях, где одновременно могут находиться 100 и больше человек).

Ø Специальное:

· Дежурное;

· Охранное;

· Сигнальное (выделяет опасные участки либо показывает выход из помещения, в котором находится большое количество людей или отсутствует естественное освещение).

Проверка соответствия освещенности нормативам включает:

1. Измерение фактической освещенности или КЕО;

2. Определение нормативной величины освещенности или КЕО;

3. Сопоставление фактических и нормативных величин и вывод о соответствии фактического освещения требованиям охраны труда.

Искусственно освещение может реализоваться различными способами. Оно может быть:

§ Общим;

§ Локальным;

§ Комбинированным.

Естественное освещение может быть: одно- и двухсторонним; верхним и комбинированным.

Нормированная освещенность и КЕО определяются разрядом зрительных работ: минимальным размером объекта различения, его контрастности с фоном и т. д.

Система освещения должна обеспечивать требуемые параметры освещенности. Соответственно для естественного освещения определяется необходимая площадь световых проемов, для искусственного – световой поток одной лампы и их количество. Обычно лампы монтируют в светильники, обеспечивающие их защиту и необходимое направление светового потока. Светильники должны обеспечивать взрывопожаробезопасность и защиту от влаги.

Площадь оконных проемов при естественном боковом освещении рассчитывается:

где е_min – минимальная освещенность;

η_о – световая характеристика окна, (может изменяться в широких пределах);

k – коэффициент затемнения противостоящими зданиями;

τ – коэффициент светопропускания, учитывающий загрязнение окон;

r₁ – коэффициент, учитывающий влияние отраженного света.

Искусственное освещение может рассчитываться различными методами:

1) Ориентировочный метод – метод расчета по удельной мощности:

[Р_уд] = [Вт/м²]

где N_л – количество ламп;

Р_л – мощность одной лампы.

Если известно Р_л (тип лампы):

Если известно N_л:

Это соотношение справедливо для использования ламп одного типа и при наличии для них Р_уд.

2) Метод светового потока:

где η – коэффициент использования светового потока, ;

Е – нормативная освещенность;

S_n – площадь пола;

К – коэффициент, зависящий от типа ламп и количества пыли в воздухе;

z – коэффициент неравномерности освещения,

Этот метод не учитывает затемнение объектов различения другими предметами.

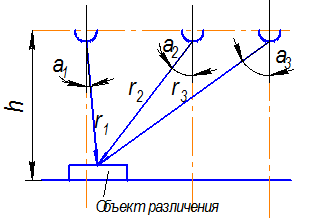

3) Наиболее точным является точечный метод:

Исходят из того, что:
