Меры защиты и снижение тяжести электротравм

Все меры защиты требуют дополнительных затрат, поэтому проводится категорирование помещений по электробезопасности. В зависимости от категории применяются те или иные меры защиты.

3 категории помещений:

I. Без повышенной опасности – помещения, в которых отсутствуют условия, создающие повышенную и особую опасность;

II. С повышенной опасностью – характеризуются наличием одного из признаков:

a) Влажность, выделяющаяся в виде мелких капель φ ≥ 75 %;

b) Температура:

t_длит > 35^◦ C

t_{кратковр} > 40^◦ C;

c) Токопроводящая пыль;

d) Токопроводящие основания (полы металлические, железобетонные, кирпичные);

e) Возможность одновременного прикосновения человека к металлическим корпусам электроустановок с одной стороны и к заземленным металлоконструкциям с другой.

III. Особо опасные:

a) Относительная влажность φ = 100 %: воздействие дождя, снега и т. д.;

b) Химически активная среда;

c) Наличие двух и более признаков категории II.

Пункт а) учитывает возможность конденсации влаги и ее попадания на контакты и токопроводящие элементы сетей. Пункт с) – мучная, сахарная и крахмальная пыль не проводит электрический ток.

Меры безопасности

По закону Ома:

Для того, чтобы снизить тяжесть электрических травм или предупредить их, необходимо:

1. Предотвратить контакт человека с токоведущими частями, находящимися в нормальных условиях под напряжением:

1.1. Инструктаж по технике безопасности;

1.2. Изоляция токоведущих частей. Ее состояние проверяется не реже одного раза в год в сырых и два раза в год в особо сырых помещениях (проверяется сопротивление изоляции);

1.3. Оборудование открытых токоведущих элементов оборудования защитными корпусами, кожухами и т. д.

1.4. Токоведущие части и сети размещают на недоступной высоте. Пример: линии высоковольтных передач;

1.5. Автоблокировка контактных устройств и т. д. U ≥ 1 кВ.

2. Снижение тяжести последствий электротравм:

При U→min и →max I→min.

R_чел = 1000 Ом.

Чтобы понизить напряжение в сети до безопасного значения, надо сделать очень большое сечение проводов.

2.1. Использование пониженных напряжений. Безопасными считаются:

U = 42 В – в помещениях без повышенной опасности;

U = 36 В – в помещениях с повышенной опасностью;

U = 12 В – в особо опасных помещениях, а также при сварке и работах внутри металлических емкостей;

2.2. Использование защитного заземления не токопроводящих металлоконструкций, которые в аварийной ситуации могут оказаться под напряжением (например, корпуса электродвигателей, рамы, на которых они установлены и т. д.).

R_заземл ≤ 4 Ом

U ≤ 1000 В

Заземление – соединение с землей нетоковедущих частей.

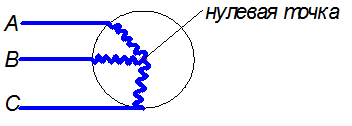

2.3. Защитное зануление – соединение корпусов электрооборудования и нетоковедущих частей, которые могут оказаться под напряжением, с нулевым проводом и нулевой точкой электросети.

А

В

С

N

Преимущество зануления перед заземлением в простоте, экономичности. Недостаток – в возможности появления напряжения до 60 В в нулевой точке или на нулевом проводе.

2.4. Повышение сопротивления человека – средства индивидуальной защиты: диэлектрические перчатки, рукояти, штанги, боты, коврики и т. д.

К средствам защиты относится также сигнализация о наличии напряжения («Не влезай – убьет!»).

Тяжесть травмы зависит от времени действия тока:

Поэтому быстрое снятие напряжения можно отнести к мерам защиты. С этой целью используются устройства защитного отключения (УЗО) с временем срабатывания 0,1…0,2 с, а также плавкие предохранители и реле максимального тока.
