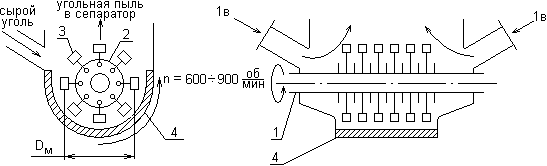

Молотковая мельница

Лекция №11

Позиции:

1 – вал.

2 диски.

3 – молотки.

4 – броневые плиты.

1в – первичный воздух (t = 380÷420ºC).

δ_пл ≈ 30 мм. Производительность мельницы В_м ~ (n·D_м)³.

Определение В_оптим.:

Э_м = .

Достоинства:

• простота.
• низкие энергозатраты (до 12кВтч/т).

Недостатки:

• грубый помол.
• значительный износ молотков (500÷600 ч ~ 50% износа).

Применяют для размола торфа, БУ, КУ с V^г > 30%.

Схема мазутного хозяйства.

I – приёмно-сливочное устройство.

II – мазуто-насосная.

III – газомазутная точка.

1 – эстакада по сливным желобкам.

2, 8 – фильтры грубой и тонкой очистки.

3 – приёмная ёмкость.

4 – перекачивающий насос.

5 – расходная ёмкость (90ºС).

6,9 – насосы первого и второго подьёма.

7 – подогреватель мазута.

10 – запорная задвижка.

11 – отсечной клапан для срочного отключения топлива.

12 – регулятор давления для изменения расхода топлива.

13 – расходомер.

14 – форсунки.

15 – линия возврата мазута.

Для исключения застывания мазута, мазутопроводам придаются паровые спутники:

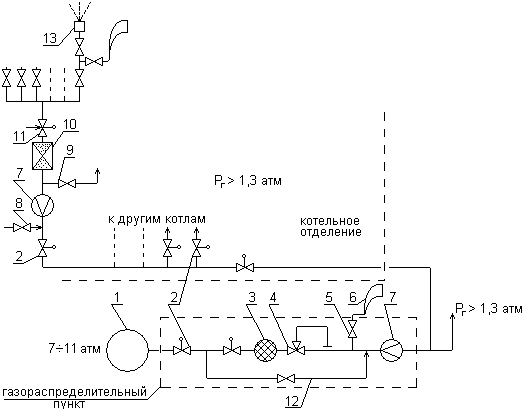

Схема газового хозяйства.

Позиции:

1 – газовая магистраль.

2 – задвижка с электроприводом.

3 – фильтр.

4 – регулятор давления.

5 – предохранительный клапан (для аварийного сброса газа).

6 – газовая свеча (трубопровод в атмосферу).

7 – расходомер.

8 – подача сжатого воздуха.

9 – линия к запальнику.

10 – отсечной газовый клапан (ОКГ).

11 – регулирующий клапан.

12 – бойпасная линия (мера предосторожности на случай аварии основной линии).

13 – газовая горелка.

При выводе газопровода в ремонт, он продувается сжатым воздухом через свечи 6. При этом соблюдают условие CH_{4остаточное} < 1%.

Перед растопкой все газоходы заполняются топливом, при этом должно быть O_{2остаточное} < 1%.

Факельные топочные устройства:

1) пылеугольные.

2) газомазутные.
