Установочно-зажимные механизмы (УЗМ)

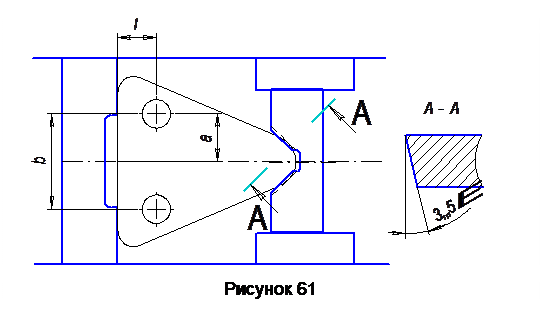

В этих механизмах элемент, передающий заготовке усилие зажима, одновременно имеет и установочные функции (рис 60, 61). От установочных элементов требуется точность, а зажимные должны развивать определенную силу. Эти два требования совмещаются в одном механизме, но при движении под нагрузкой установочные элементы механизма изнашиваются и теряют точность. Поэтому эти механизмы требуют расчета на точность.

Конструктивно УЗМ могут быть выполнены:

I. В виде цельных центровых оправок с тугой посадкой детали отверстием (см. выше).

II. В виде приспособления с одним подвижным установочно-зажимным элементом.

Деталь опорной плоскостью прижимается к приспособлению за счет поднутрения призмы на угол b = 3…5°.

III. В виде приспособлений с самоцентрирующим зажимным устройством.

Они позволяют производить установку заготовок по ее геометрической оси или по двум плоскостям симметрии. Самоцентрирующие зажимные устройства имеют 2 или 3 установочно-зажимных элемента, которые связаны между собой так, что они могут одновременно и с равной скоростью сближаться друг с другом или удаляться, а после соприкосновения с поверхностью детали затягиваться до необходимого усилия Q.

По конструкции различают следующие самоцентрирующие зажимные устройства:

1) Призматические

2) Плунжерные

3) Цанговые (см. выше)

4) Гидропластмассовые (см. выше)

5) Мембранные

6) С тарельчатыми пружинами

7) 2-х и 3-х кулачковые патроны

8) Рычажные.
